On continue dans la lancée du garde-main de SP89! Cette fois-ci je me suis amusé à modéliser et imprimer le garde-main original du SP5-K. toujours avec la fonction Fuzzy Skin du Slicer Cura!
Modélisation
Contrairement au garde main de SP89, je ne possède pas d’exemplaire de cet accessoire. Je vais donc baser ma conception sur des images trouvées sur le web.
Bien que d’une forme générale approchante, le design de ce garde main est plus poussé que le modèle SP89, et présente quelques subtilités:
- présence de stries de préhension sur la partie inférieure,
- évidements sur le tenon d’arrêt,
- Une partie du garde-main n’est pas cylindrique, mais semi-elliptique,
- de légères variation de proportion.

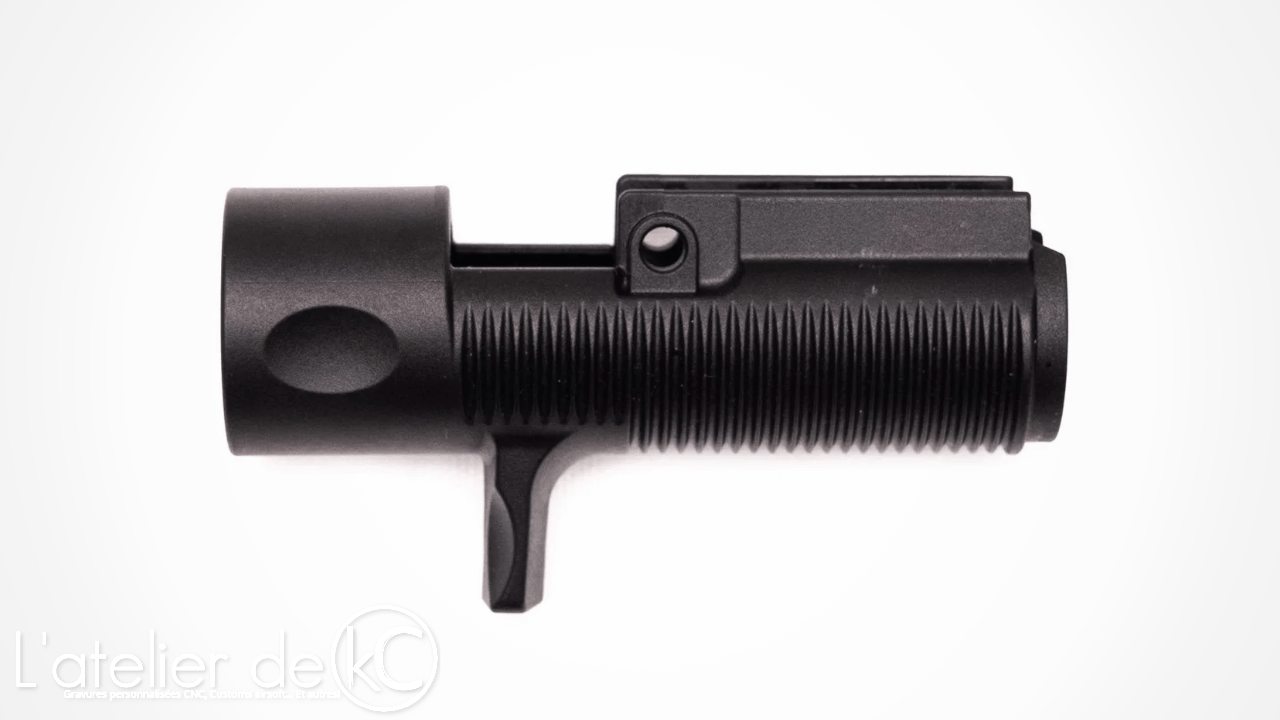

Et voici le résultat de ma rétro-conception!
Les plus observateurs auront peut être vu que, sur mon modèle, j’ai dû modifier la partie venant s’enficher sur la réplique au niveau de l’arrière du garde-main:
En effet, la conception de nos répliques AEG diffère du modèle RS à ce niveau. Cela rend le design du vrai garde-main incompatible avec nos répliques!
Impression
Une fois n’est pas coutume, j’utilise un filament PETG comme pour mes autres impressions Airsoft:
- Buse de 0.4mm;
- hauteur de couche de 0.2mm;
- Remplissage à seulement 10%, comme pour le garde main de SP89.
J’utilise à nouveau le paramètre « Fuzzy Skin » de Cura, pour un rendu texturé de l’impression, mais en affinant les réglages suite à mon retour d’expérience sur le SP89 pour un rendu moins granuleux:
- Thickness: 0.08mm
- Density: 4
Résultat

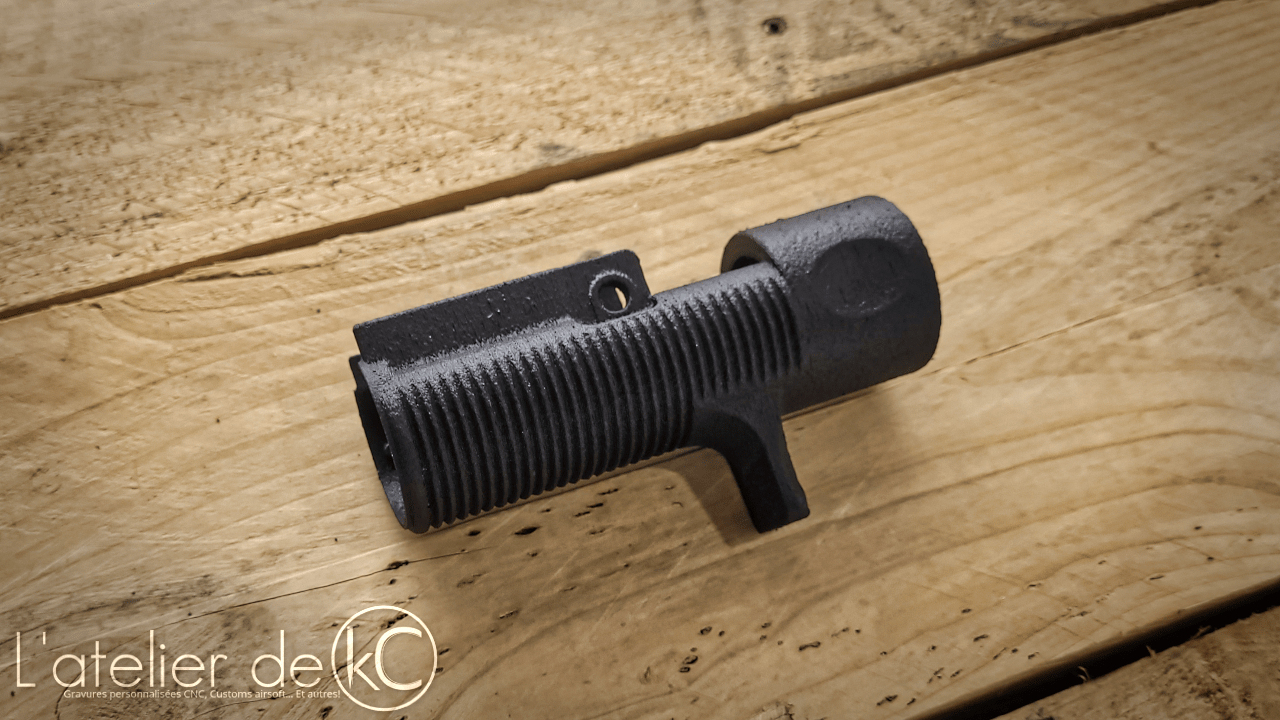

Le rendu est encore un peu trop granuleux, mais c’est déjà plus cohérent que ma précédente impression!

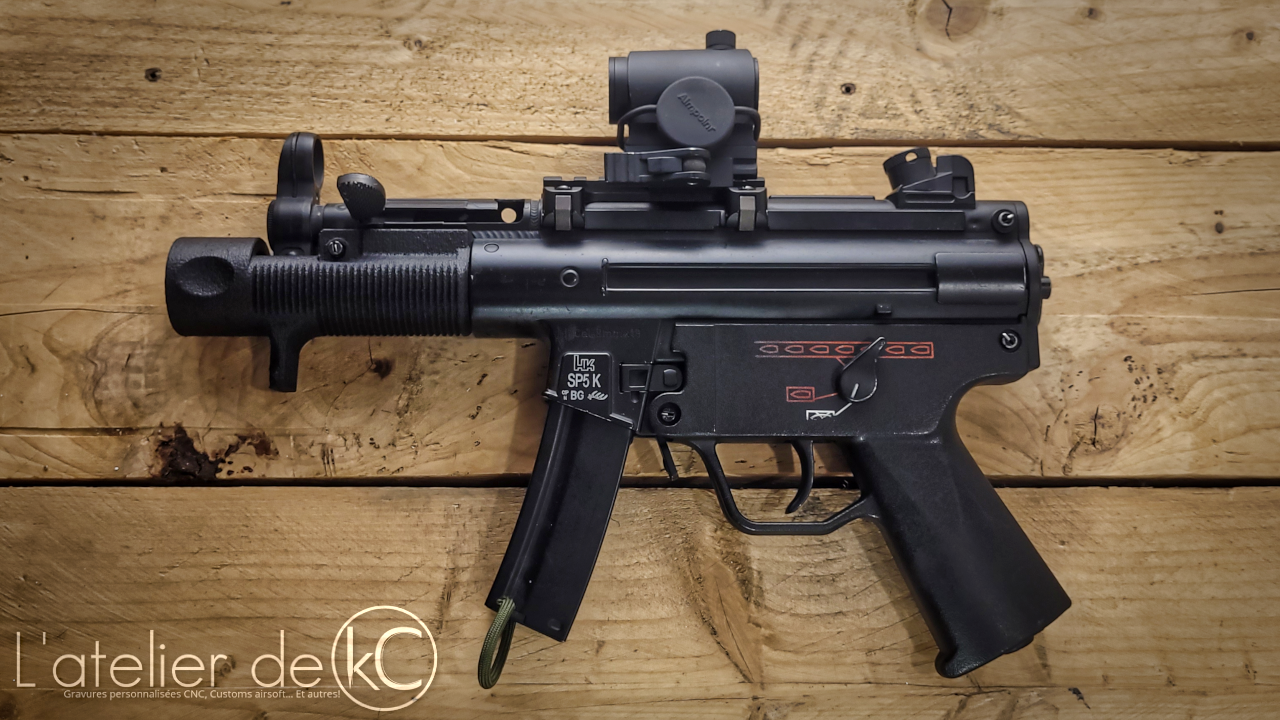

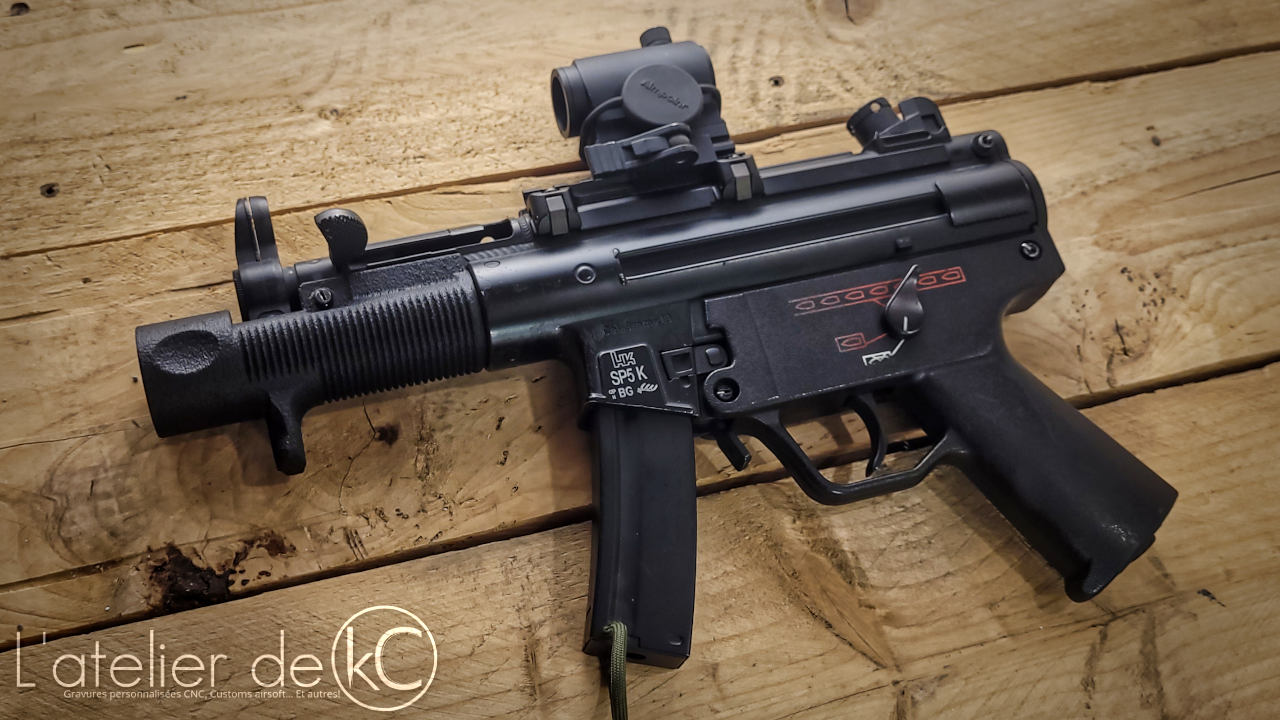

Une fois monté sur la réplique, c’est vraiment top, on n’a vraiment pas la sensation d’être face à une pièce d’impression 3D 🙂
| Retrouvez ce design et bien d’autres, sur ma page Cults3D! https://cults3d.com/:2583400 Et bénéficiez de 20% de remise sur tous mes modèles éligibles avec le code PROMO-20_ATELIER-KC ! |
-kC-
