Salut!
Voici le résultat de plusieurs semaines de travail pour concevoir la base de décollage ultime pour course de whoop:
Présentation
L’idée était d’avoir les rampes de lancement les plus abouties et polyvalentes possible:

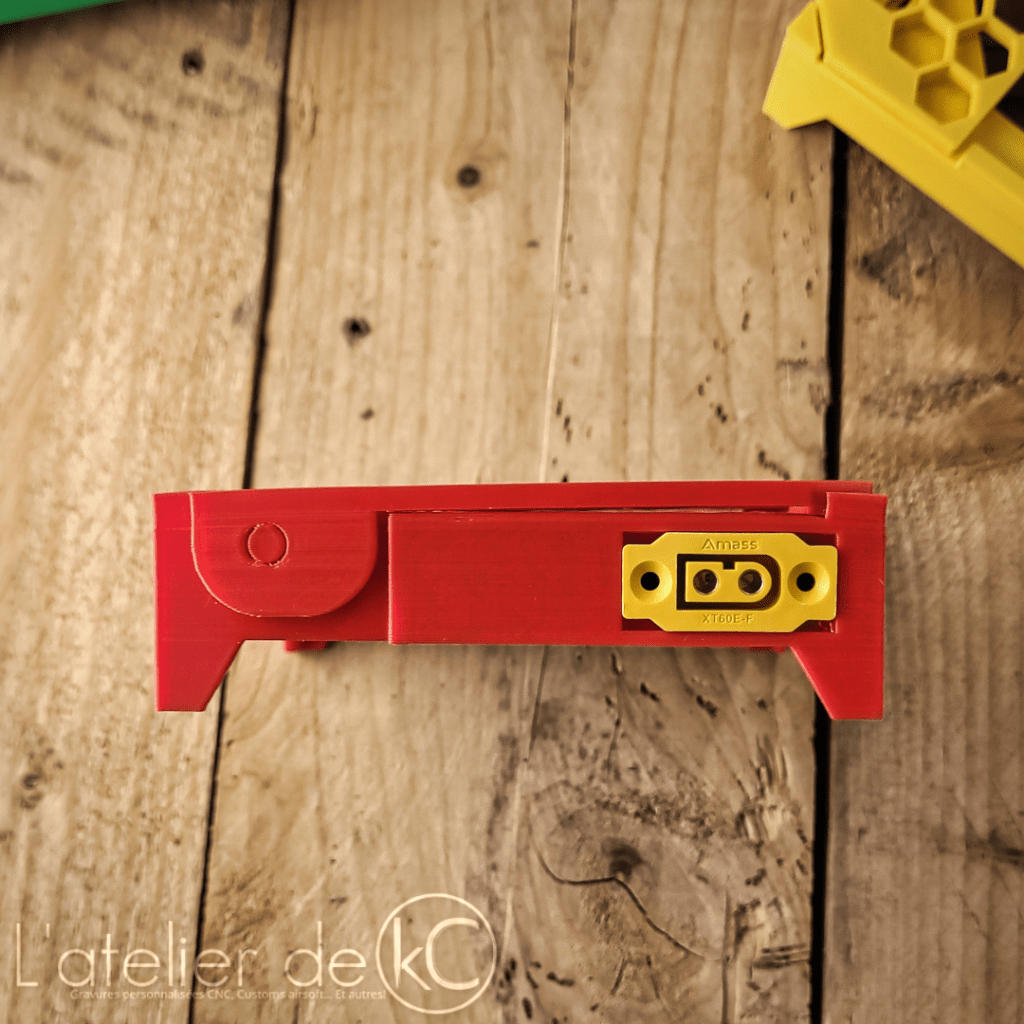

- Deux versions: tilt ajustable de 0 à 30° par paliers de 10°, ou de 0° à 45° par paliers de 15°. 📐
- Rampe en 2 parties avec ouverture centrale pour laisser la place aux lipos des whoops. 🔋
- Un ventilateur pour empêcher l’AIO et le VTX de surchauffer. 🔥
- Une connexion XT60 pour alimenter le ventilateur depuis une lipo/ li-ion de 2 à 6s.🔌

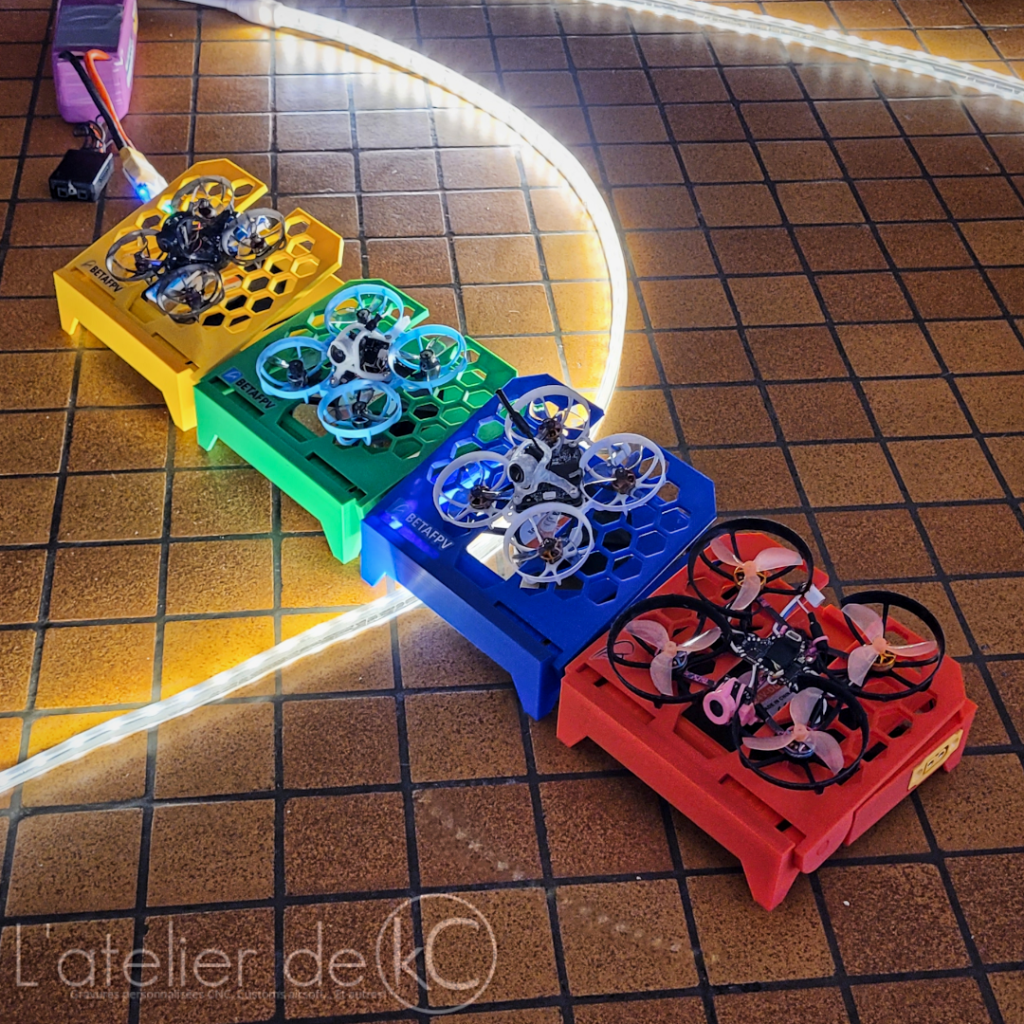

- La possibilité de relier plusieurs bases entre-elles pour les alimenter depuis la même lipo! 🔗
- Une conception simple à imprimer, directement en place et sans support! 🚀
Utilisation

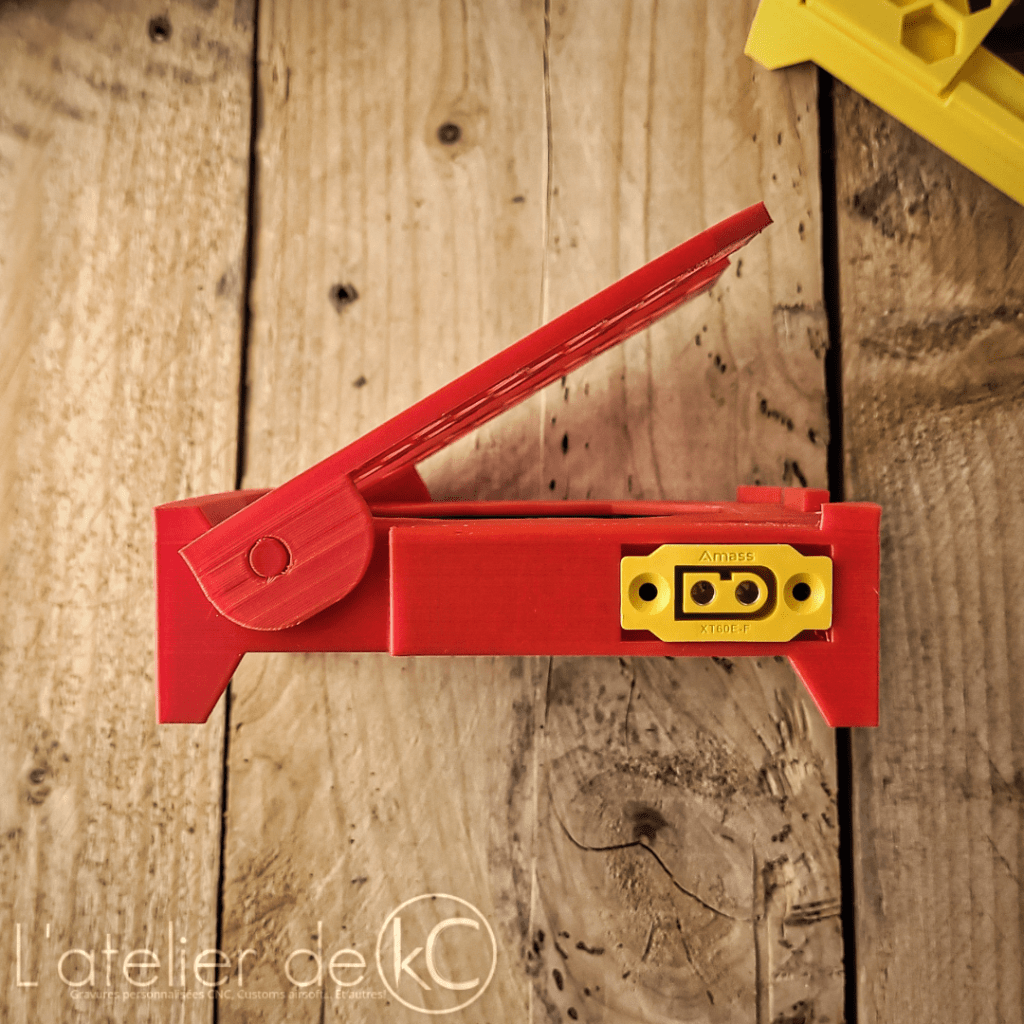

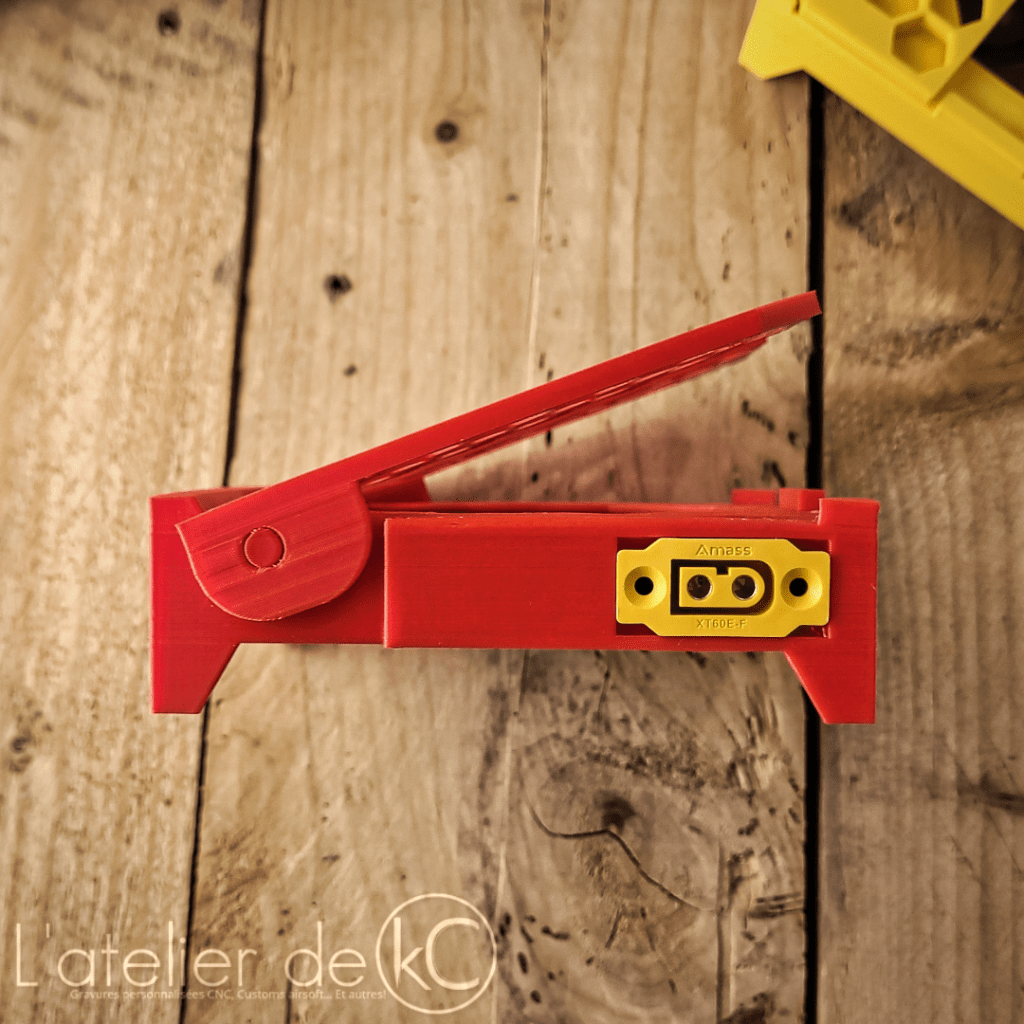

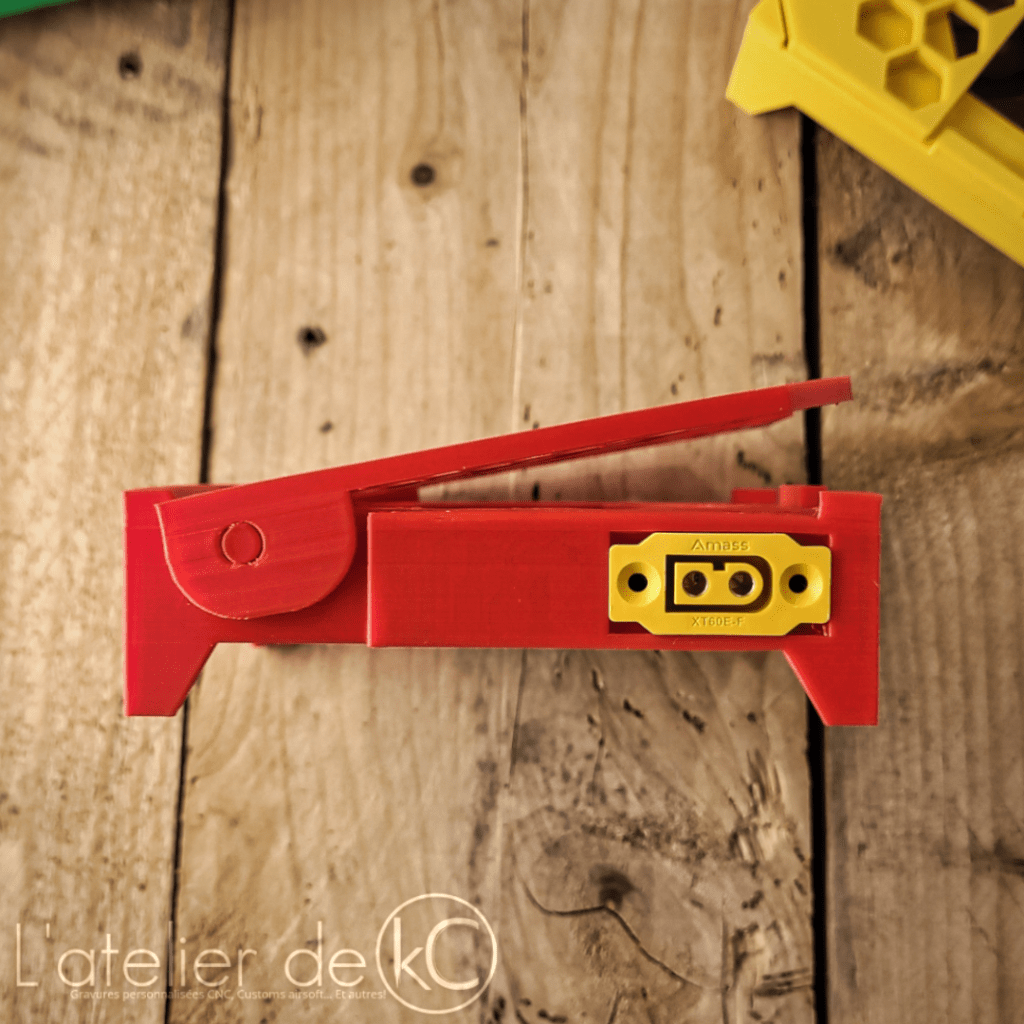

Le tilt s’ajuste en écartant les deux parties de la rampe, et se verrouille sur les différents paliers de réglage lorsque l’on relâche.
Utilisez un smoke stopper en guise d’interrupteur, cela permettra également de protéger la lipo en cas de soucis de câblage ou de problème avec un ventilo!⛑️
Caractéristiques techniques & Paramètres d’impression recommandés
Niveau d’impression:
Facile 🟩🟩🟩🟨🟨🟨🟥✔️🟥 Difficile
Une certaine maitrise de son imprimante et de son paramétrage sont nécessaires, surtout en cas d’impression en place: Adhésion plateau, bridges, overhangs…
Réglages suggérés:
- Matériau : PETG, ABS, PLA, …
- Remplissage : 20 à 60 %
- Couches : 0,2 mm
- Supports : A vous de voir
Peut s’imprimer directement en place, sans support, en PLA, ou autre filament rigide.
Réglez correctement vos bridges pour simplifier le décollage des couches articulées!
Paramètres bridges que j’ai utilisés pour du PLA (avec Cura dans mon cas, activez « Enable bridge settings »):
- Bridge wall speed: 20mm/s
- Bridge wall flow: 150%
- Bridge skin speed: 20mm/s
- Bridge skin flow: 150%
- Bridge Fan speed: 60%
(100% flow, 50mm/s et 20% fan speed pour le reste de l’impression)
Regardez cette vidéo/cette chaine pour améliorer vos bridges:
https://youtu.be/eaasEkFULKE?si=920PLM71pnC-3P0w
(cette vidéo n’est pas de moi)
Vous pouvez également imprimer l’ensemble en 2 parties si besoin.
Conseils de montage:
Les XT60 doivent se monter fermement dans la base, utilisez de la colle chaude pour sécuriser le tout!
N’utilisez pas les vis pour monter les xt60, elles empêchent le bon emboitement des bases.
Retrouvez ce design, et plein d’autres, sur ma page Cults3D:
Schéma de câblage inclus, ainsi qu’une liste des composants nécessaire. 📖
Et bénéficiez de 20% de remise sur tous mes modèles éligibles avec le code PROMO-20_ATELIER-KC !
Je propose également des services d’impression, n’hésitez pas à me contacter!
-kC-
