Après avoir fais mes armes en mid/ long range avec mon Source One V5 passé en 7″, j’ai basculé l’été dernier sur une vrai frame conçu spécifiquement autour d’une architecture 7 pouces: La Kayouloin!
Comme souvent, je n’ai pas trouvé mon bonheur dans les TPU disponibles pour ce chassis… j’en ai donc dessiné moi-meme!
Cage caméra allongée
Présentation

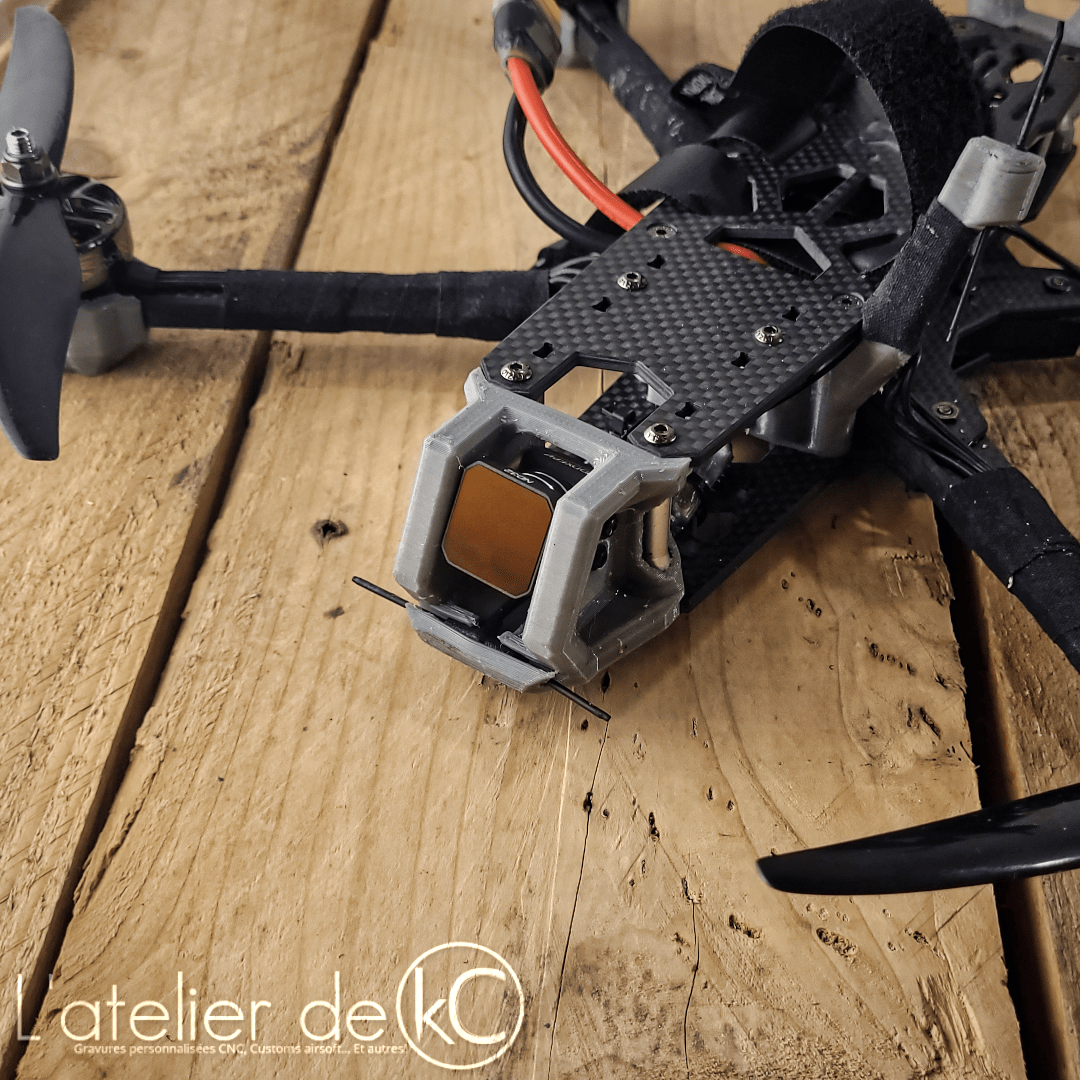

Tout comme je l’avais déjà fais pour la Source One, ce design permet de loger la caméra FPV plus en avant sur la frame Kayouloin 7″:
En avançant la caméra, nous n’avons plus les hélices dans le champ de vision, mais cela permet aussi de dégager plus de place sur la top plate pour y loger de grosses batteries, ainsi que dans la frame.
Cette cage intègre aussi un logement pour l’antenne RX ELRS à l’avant du Quad: De cette manière, on augmente les chances de pouvoir faire revenir le drones en cas de soucis de reception. Avec l’antenne à l’avant, la reception est en effet meilleure lorsque le drone nous fait face, lorsqu’il revient vers nous.
Conçu autour des cameras Walksnail avatar/moonlight, et DJI O4. Verifier la position des perçages pour les vis de montage pour utiliser d’autres caméra. Je peux corriger le design si besoin!
Difficulté d’impression:
Facile 🟩✔️🟩🟨🟨🟨🟥🟥🟥 Difficile
Paramètres d’impression recommandés
A imprimer en TPU pour la flexibilité:
- 30% infill max
- Ne nécessite pas de supports!
>>>> https://cults3d.com/:3128460
Backpack GPS et antennes VTX
Présentation
Ce design permet de loger un GPS m10 (flywoo goku dans mon cas) et 2 antennes VTX en SMA à l’arrière de la frame Kayouloin 7″. Des modèles similaires existaient déjà, j’en ai testé plusieurs… Mais je les trouvais soit trop flexibles, soit contraignant à imprimer. J’ai donc optimisé ces deux points sur mon modèle 🙂
Difficulté d’impression:
Facile 🟩✔️🟩🟨🟨🟨🟥🟥🟥 Difficile
Paramètres d’impression recommandés
A imprimer en TPU pour la flexibilité:
- 30% infill max
- Ne nécessite pas de supports!
>>>> https://cults3d.com/:3128427
Support antenne ELRS vertical, condo et buzzer
Présentation
Là aussi, d’autres modèles existent… notamment le support d’origine Kayouloin dont je me suis fortement inspiré. Cependant:
- Le buzzer vifly buzzer2 y etait mal maintenu
- Il est prévu pour accueillir un condo de Ø12mm… le mien fait 10mm!
- Il bloque le passage de câbles vers l’avant de la frame, notamment le câble camera…

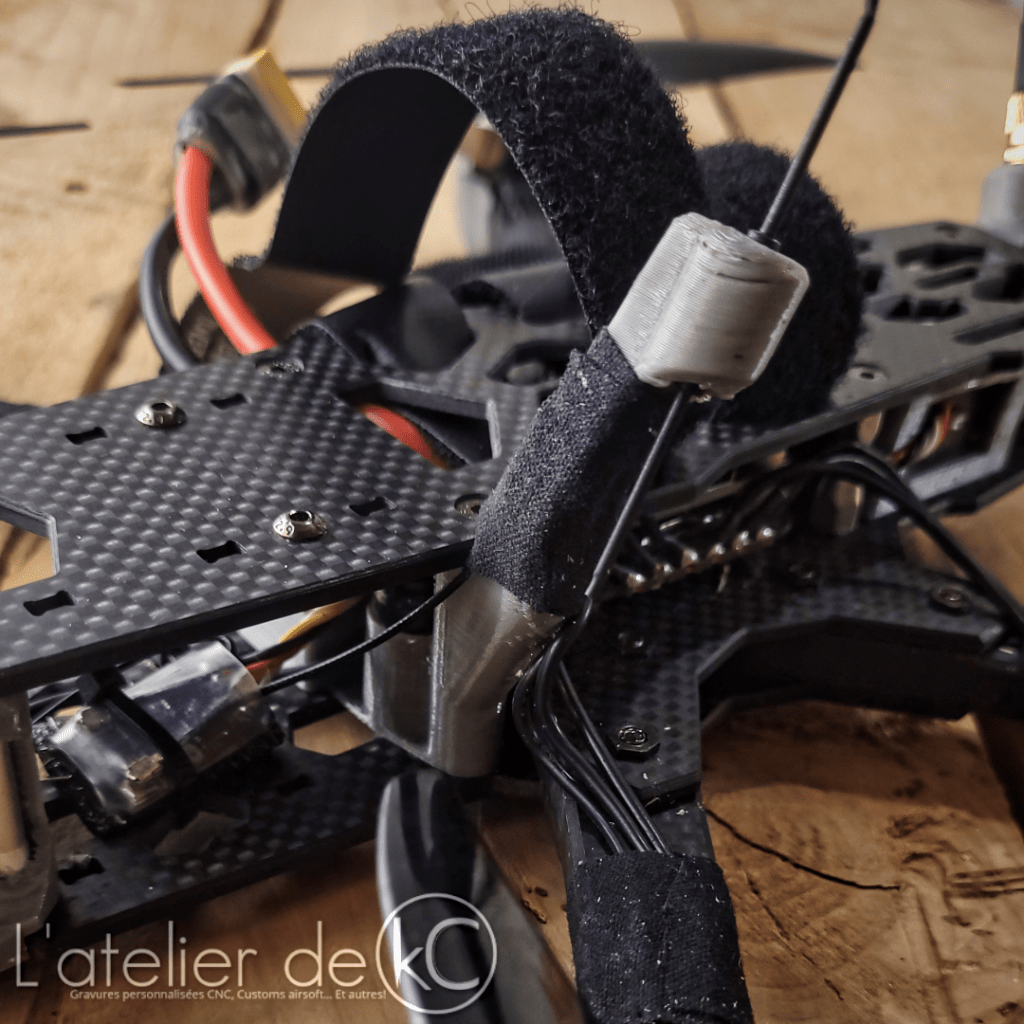

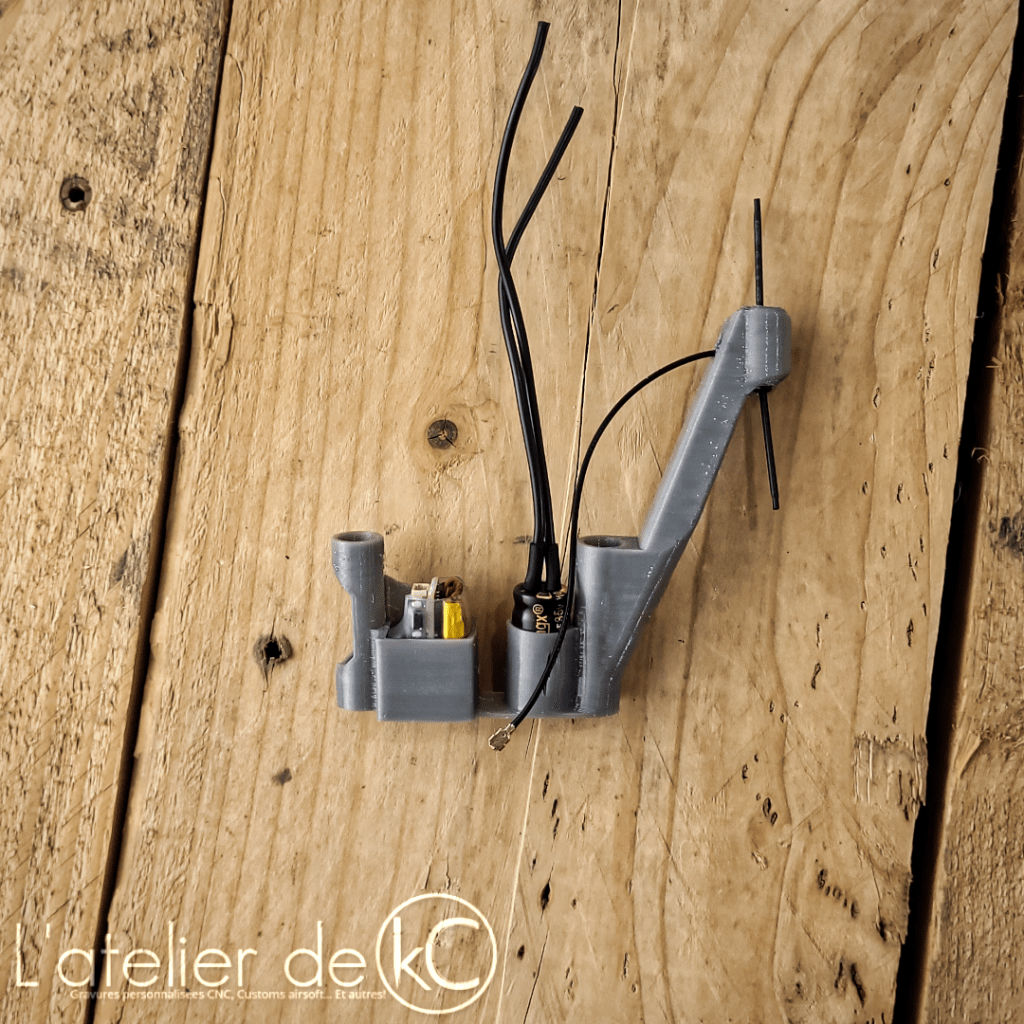

Mon design est conçu pour recevoir un condensateur de Ø10mm, maintient fermement le buzzer vifly buzzer2 en position vertical, et laisse un passage pour les cables vers l’avant de la frame.
Difficulté d’impression:
Facile 🟩🟩✔️🟨🟨🟨🟥🟥🟥 Difficile
Paramètres d’impression recommandés
A imprimer en TPU pour la flexibilité:
- 30% infill max
- Ne nécessite pas de supports, sauf si la pièce à tendance à bouger pendant l’impression.
- Attention à l’adhérence plateau
>>>> https://cults3d.com/:3128404
Boots/patins de protection de bras
Présentation
La aussi, j’ai testé les embouts de bras d’origine pour Kayouloin… Et ils ne m’ont pas du tout convaincu!
- Trop bas (pas assez de garde au sol à l’atterrissage = risque d’abimer la bottom plate et ses vis)
- Tiennent mal (certains doivent ajouter des rilsans pour les faire tenir en place)
- Clairement pas facile à imprimer proprement, supports obligatoires!
C’est pourquoi je lui ai conçu ce modèle!

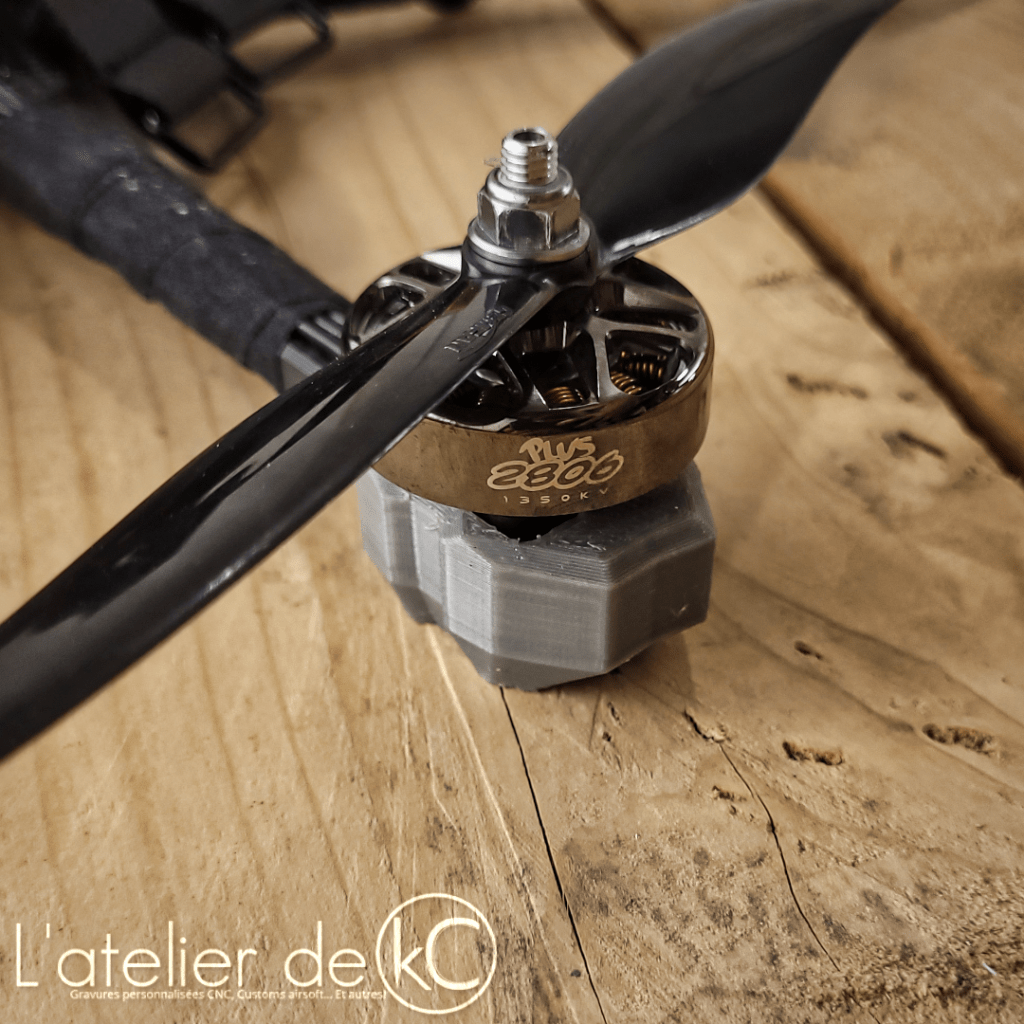

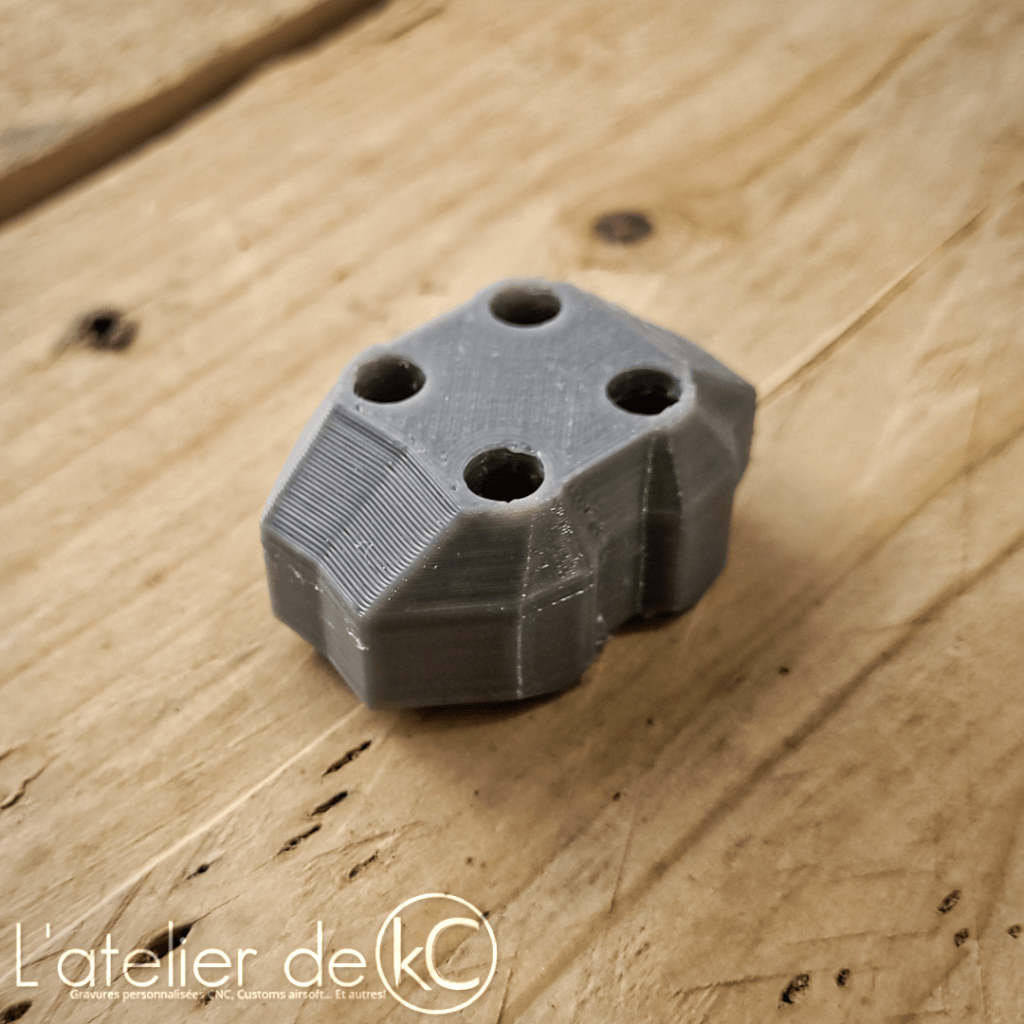

Cette protection s’imprime sans support, s’installe fermement sur le bout du bras, sans outil et sans démonter les moteurs, à la manière de bando boots.
Niveau d’impression:
Facile ✔️🟩🟩🟨🟨🟨🟥🟥🟥 Difficile
Paramètres d’impression recommandés
A imprimer en TPU pour la flexibilité:
- Ne nécessite pas de supports!
- 30% infill max
>>>> https://cults3d.com/:3128363
Vous pouvez retrouver ces modèles, et bien d’autres, sur ma page Cults3D:
- Cage caméra: https://cults3d.com/:3128460
- backpack: https://cults3d.com/:3128427
- Support interne: https://cults3d.com/:3128404
- Patins: https://cults3d.com/:3128363
Et bénéficiez de 20% de remise sur tous mes modèles éligibles avec le code PROMO-20_ATELIER-KC !
Je propose également des services d’impression, n’hésitez pas à me contacter!
