Plaque d’atelier en Alu brossé

Après un petit moment sans avoir le temps d’usiner quoi que ce soit, j’ai enfin pu réaliser une plaque pour mon atelier!

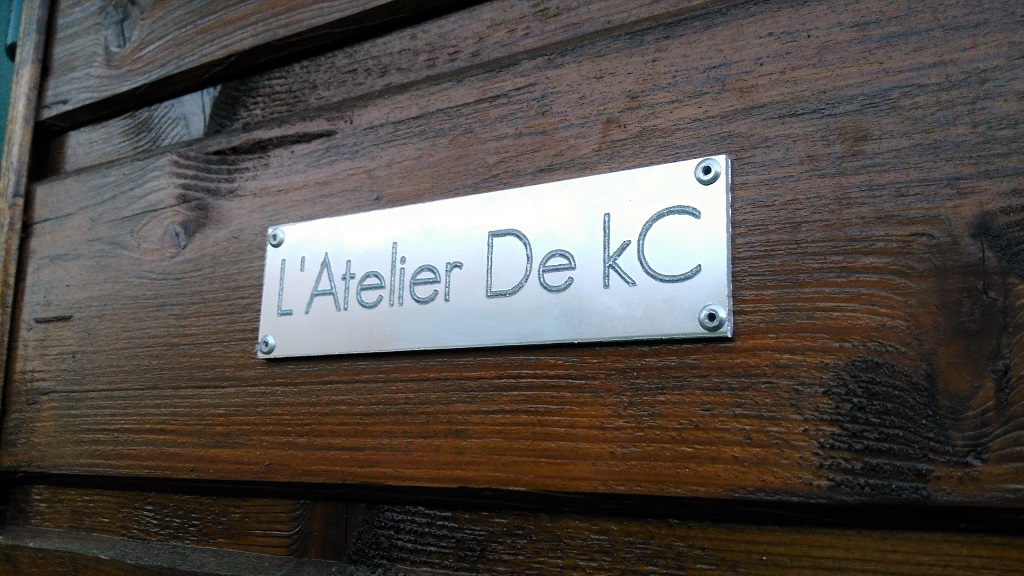

Je commence par la fin, voici une photo du résultat final:

plaque-finie
la photo est un peu « bruité » car il faisait nuit quand j’ai fini l’usinage.

La plaque a été réalisé dans une tôle d’aluminium brossé de 3mm, 140mm x 40mm une fois usiné.

L’aluminium est de l’AG3, ce n’est pas une nuance d’alu destiné à l’usinage mais plutôt à la chaudronnerie… Et ça se voit! les copeaux ont tendance à coller à la pièce et à l’outil, cela engendre des vibration et  résultat la gravure « bave » un peu… Bref ce n’est pas top, mais le résultat est tout de même satisfaisant.

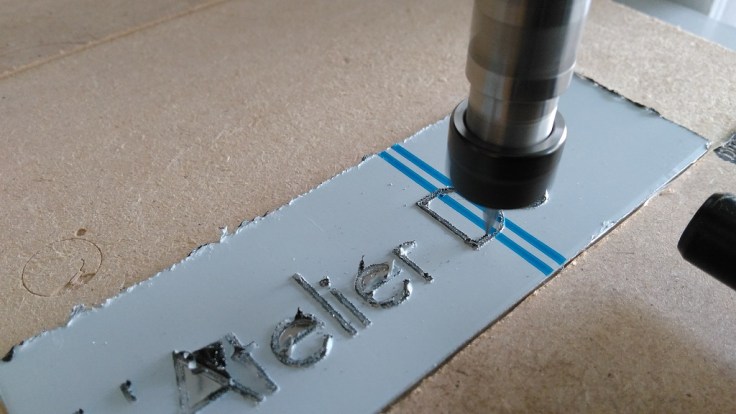

plaque-kc
la face brossé de la plaque est protégé par un film adhésif

La gravure à été réalisé avec une pointe javelot 0.1mm à 30°, en 5 passes de 0.1mm

La découpe et les perçages ont été fait avec une fraise a rainurer 2 dents, Ø1/8″ (3.175mm)

A chaque fois, ma broche tourne a fond, soit environ 8000tr/min. C’est peu, surtout pour la gravure vu le petit diamètre de l’outil. J’essaye donc de compenser avec des vitesses d’avances faibles (environ 20mm/min). Le manque de rigidité de ma machine engendre des vibrations qui faussent complétement les calculs habituelles de paramètres de coupe…Il faudrait que je fasse de nouveaux test avec une avance plus élevé mais avec de la lubrification, quitte à réduire la profondeur de passe pour voir si cela améliore l’état de surface.

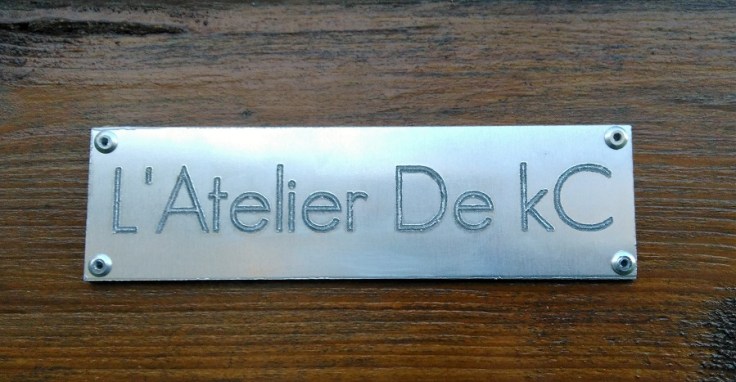

plaque-rivete
La plaque une fois riveté à coté de la porte de mon atelier



-kC-
