Customisation d’un nutsack 100rds RD en hicap 400bbs pour mk46 A&K

Par défaut, A&K fournit une ammobox électrique de 2400 billes (!), plastique, de type box 200 coups avec ses répliques de la familles des 249. Je trouve que cette box n’est vraiment pas pratique… Une vrai maracas, trop grosse, nécessitant deux piles AA pour son fonctionnement… et encore, j’ ai de la chance avec la mienne car le sound control marche plutôt bien. En plus de tout ça elle est moche (avis perso) et on le sais tous, le style, il n’ y a que ça qui compte sur le terrain!

Il existe bien sûr des box électriques plus petites, nettement plus classes, basé sur les nutsacks tissus de 100 coups. Plus ou moins fiables, contenant approximativement 1500 billes, ces modèles se trouvent à partir de 50€ pour les moins chers, 100€ pour les plus chers.

Mais en me baladant sur Ebay, je constate qu’ on trouve assez facilement des nutsacks 100 coups RD, parfois à moins de 20€ frais de port compris en camo DPM…

Dans tout mon bordel d’ airsoft inutile, j’ ai encore 2 hi caps de m4 que je n’ arrive pas à refourguer…

Là, ça commence à titiller mon esprit bricoleur…

Présentation

L’ idée serait donc, pour moins de 50€, d’ arriver à convertir un nutsack RD en hi cap mécanique, idéalement d’ une contenance de 200 coups (c’est la limite d’emport donnée au répliques de soutien dans mon asso lors de nos parties milsim).

C’ est parti!

– Nutsack:

J’ en ai donc dégoté une sur Ebay pour 19€ frais de port compris, dans un état pratiquement neuve. Cette poche se monte sans modification sur la réplique, le verrouillage est même plus franc qu’ avec l’ ammobox d’origine. Le loquet de verrouillage est ici en métal.

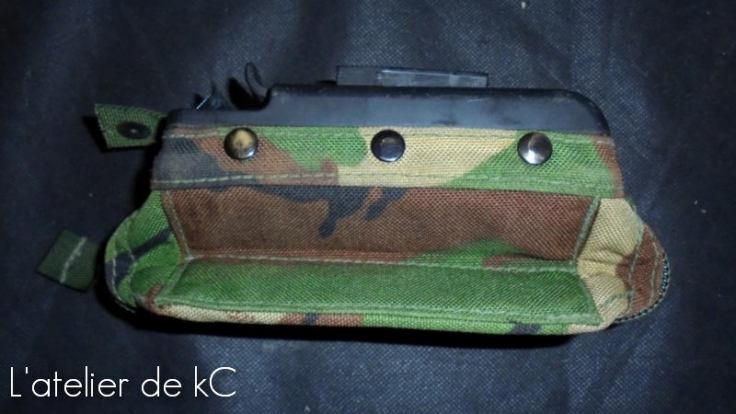

100rds nutsack

– Hi cap:

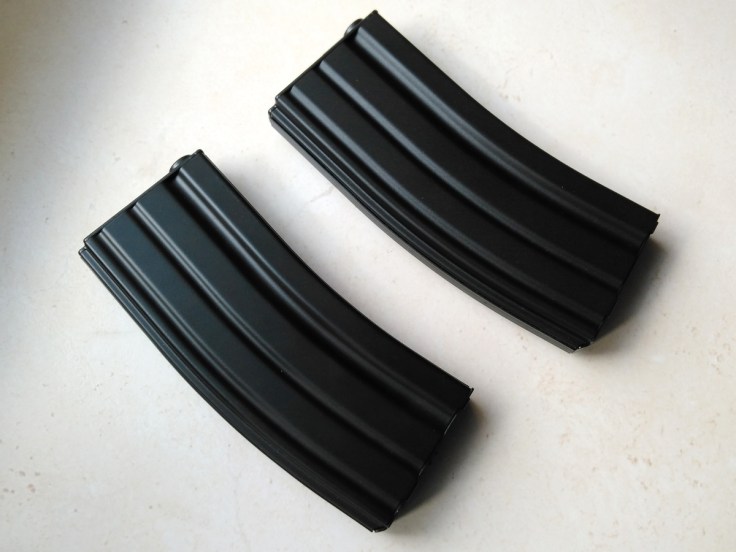

J’ ai déjà deux hi cap ( de marque WE) à disposition, mais ce genre de chargeur se trouve facilement à partir de 10€ neuf, encore moins cher d’occasion.

IMG_20170920_123554

– Ressort de traction:

Pour faire remonter les billes jusqu’ au puits de chargement, ce type de chargeur ammobox utilise un ressort de traction comme s’ il s’ agissait d’ un tube, en guise de liaison souple.

Le ressort à utiliser, comme sur la box d’ origine, possède un diamètre extérieur de 7.94mm, pour un diamètre de fil de 0.8mm. À vue de nez, il me faudra environ 10 à 15 cm de ressort pour faire un chargeur.

J’ ai trouvé des ressorts de ce type sur Ebay également, 17€ pour un ressort de 40cm histoire d’avoir du rab’ si je rate mon coup. Pas donné pour un simple ressort! Mais potentiellement de quoi faire entre 2 et 4 box, soit de 8,50€ à 4,25€ par chargeur.

ressort de traction ammobox airsoft

– TOTAL:

46€ au plus cher (en prenant en compte l’achat d’un hi cap), soit pratiquement le prix d’un nutsack airsoft 1er prix, 23.25€ au moins cher. On varie donc du simple au double mais l’ objectif est rempli niveau coût dans les deux cas! Reste à voir si j’ arrive à quelque chose de fonctionnel… Sinon ce sera de l’ argent de perdu, haha!

Réalisation

L’ idée est de couper un hi cap de m4 en deux, d’ utiliser la partie basse avec le mécanisme de remontée des billes dans le nutsack, et la partie haute dans le puits de chargement pour l’ alimentation de la réplique. Et les deux moitiés seront relié entres elles par le ressort de traction.

Je l’ annonce tout de suite, je me suis fixé comme contraintes:

  • De ne pas toucher à l’ intégrité du nutsack… pour pouvoir éventuellement le revendre si je n’ arrive à rien de concluant 😀
  • D’ avoir un système entièrement démontable (donc pas de colle par exemple).

– Partie « Haute »:

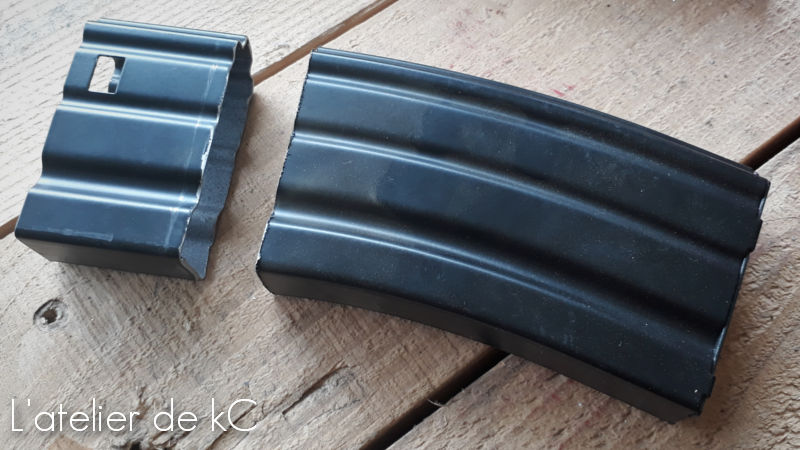

Je commence par découper la coque du chargeur. Pas besoin de faire dans la dentelle, la partie basse sera bonne à jeter de toute façon, donc j’ y vais à la disqueuse. J’ ébavure par contre soigneusement la partie haute à conserver.

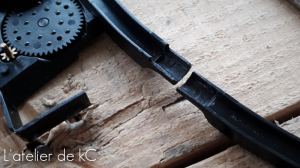

Je découpe en revanche soigneusement le mécanisme à la scie à métaux pour avoir quelque chose de propre.

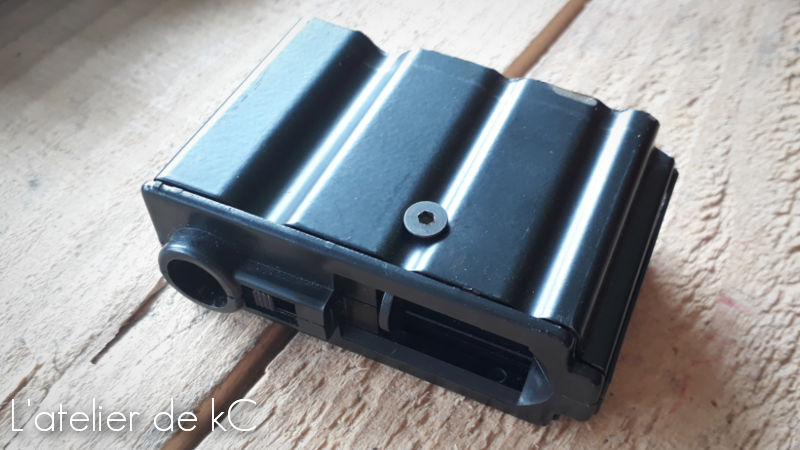

Pour pouvoir ré- assembler l’ interne et l’ externe de la partie haute, je réalise un perçage latéral afin de pouvoir maintenir le tout avec une vis à tête fraisé et un écrou M4 (ou M3, je ne sais plus, je n’ai pas le chargeur à portée de main à l’ heure ou j’ écris ces lignes, mais ça ne change pas grand chose ^^). La vis à tête fraisé vient se loger dans une des rainures du chargeur, afin de ne pas former une excroissance qui viendrait empêcher l’engagement du chargeur dans la réplique.

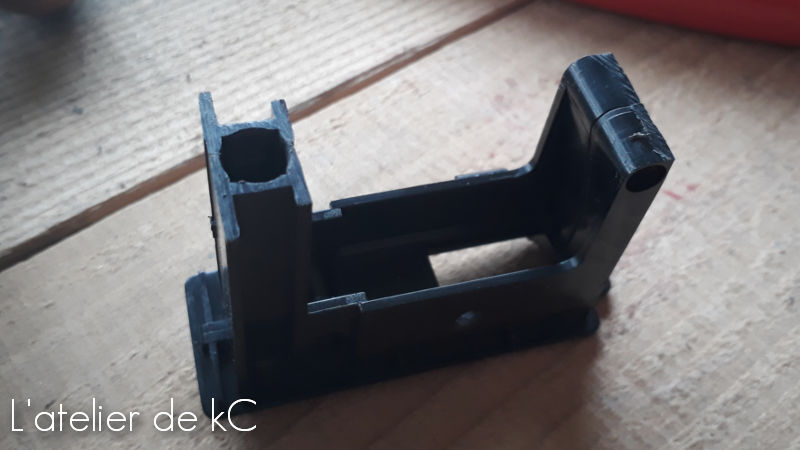

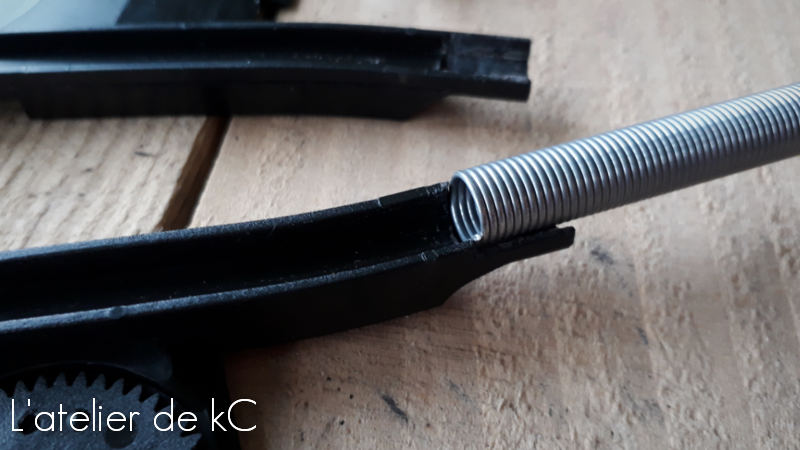

je re- perce le passage de bille à Ø 8 mm, qui est initialement un carré de 7 x 7 mm, afin de pouvoir y loger le ressort d’alimentation. Le ressort est ainsi maintenu car pincé entre les deux demi- coques, mais j’ y ajoute toutefois un collier de serrage pour assurer le coup.

– Partie basse:

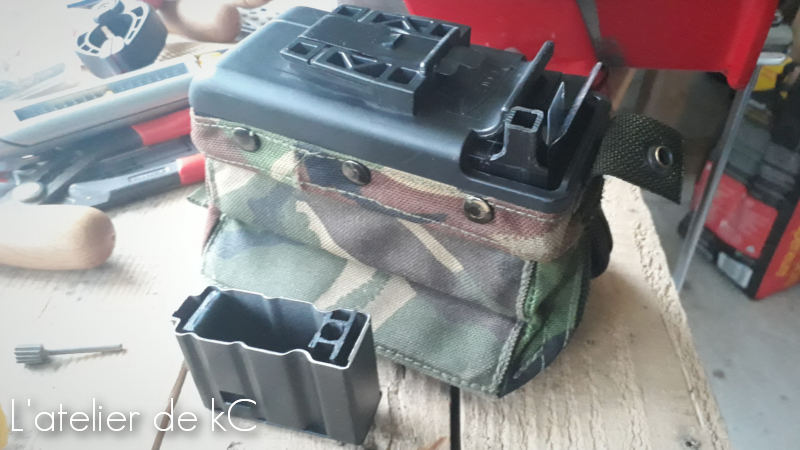

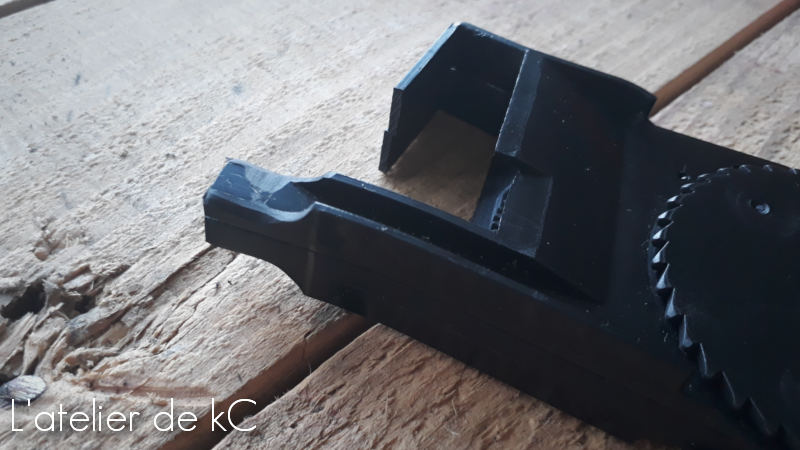

Je commence par modifier l’ extérieur du mécanisme, en retaillant la partie externe du conduit de bille, pour pouvoir le laisser dépasser du nutsack. Je chauffe et replie la partie arrière du chargeur, afin de « refermer » une partie du haut du réservoir de bille ainsi formé, tout en laissant une ouverture pour le rechargement en bille.

Comme pour la partie haute du chargeur, je retaille le conduit de remontée de bille pour y loger le ressort. Mais ici avoir un usinage propre est encore plus important car les billes vont devoir passer d’une section carré à un passage rond: Si la jonction n’est pas parfaite, il y a un risque de blocage des billes.

La partie basse du hi cap fait ainsi pratiquement la même hauteur que le nutsack en lui même, et le mécanisme de remontée des bille occupe les 3/4 de la hauteur disponible. Il ne va pas rester grand chose pour stocker les billes!

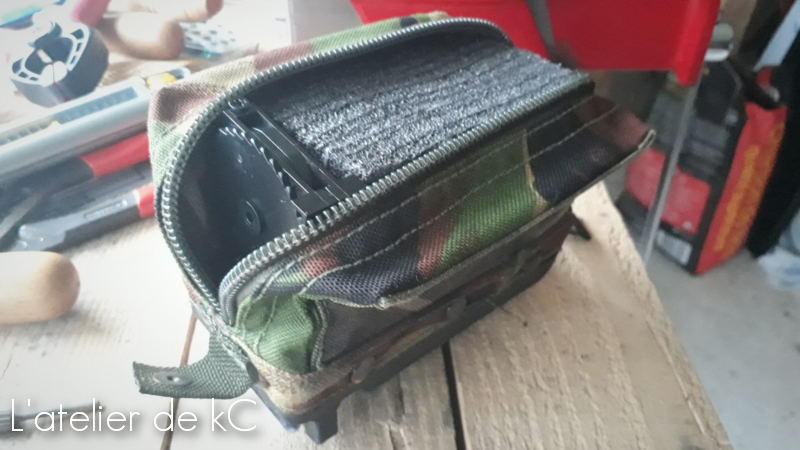

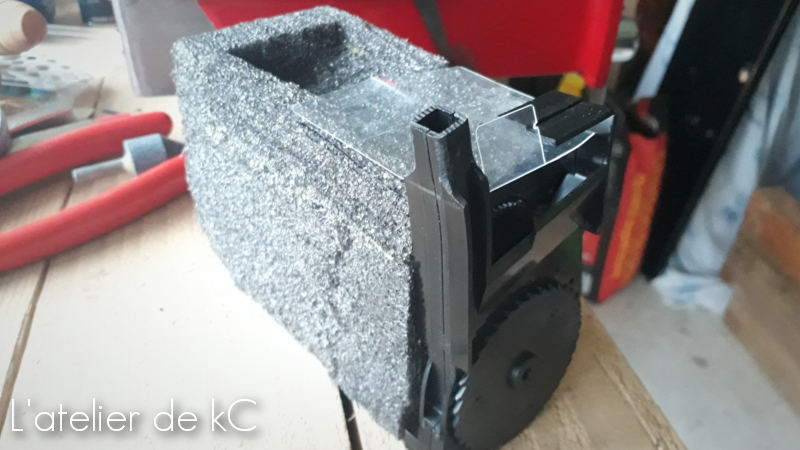

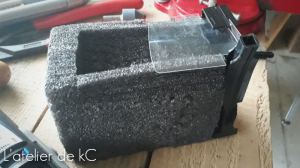

Je vais utiliser un gros bloc de mousse que je vais tailler sur mesure, pour remplir la poche et faire en sorte que la réserve de bille soit situé au dessus du mécanisme de remontée. L’avantage de ce matériau c’est qu’ il va également insonoriser légèrement l’ ammobox, limitant l’effet maracas.

Et enfin, je découpe et met en forme un bout de plastique transparent en guise de trappe d’ accès à la réserve de billes.

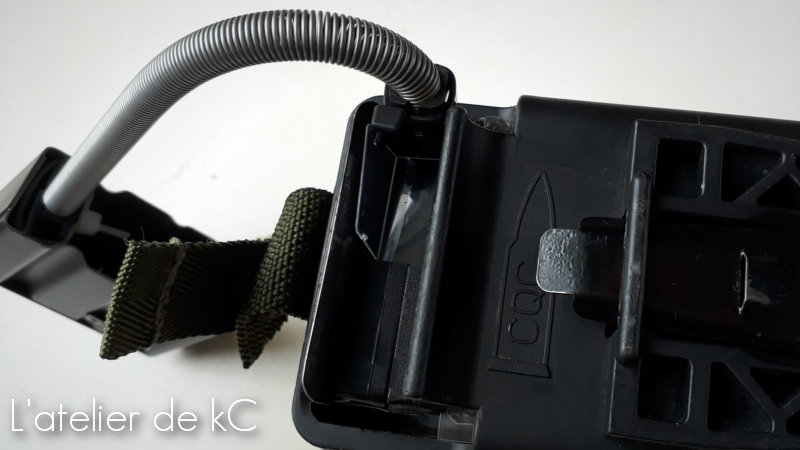

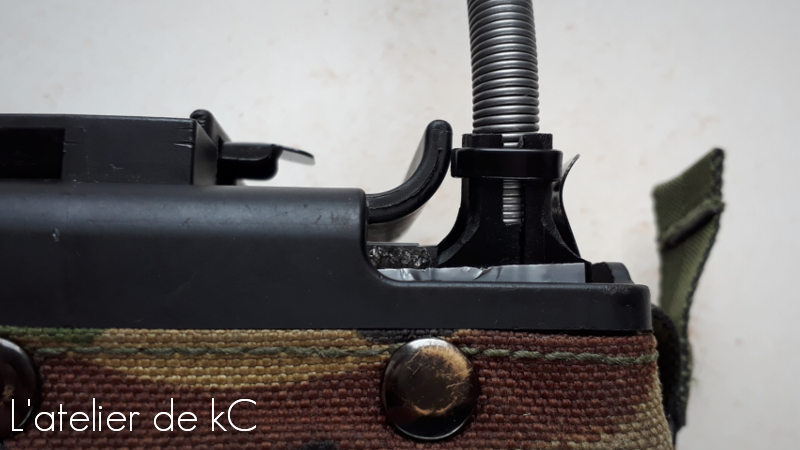

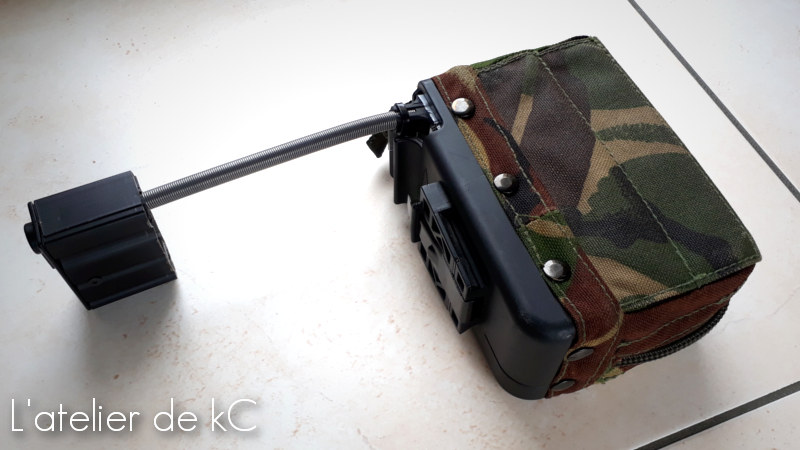

On assemble le tout… Sur la partie basse, le ressort est également maintenu pincé entre les deux demi- coques du mécanisme hi cap, le tout renforcé par un collier de serrage qui sert également d’ ergot de fermeture de la trappe transparente.

On y est, c’est le moment de vérité!

Tests!

Test de remplissage: je met un tout petit peu plus de 100g de billes de 0.25g dans le chargeur, sans compter celles immobilisés dans le mécanisme du hi cap: J’ obtiens donc une capacité effective de 400~ 450 billes! C’est mieux que prévu! Je fabrique tout de même une cale en mousse pour pouvoir limiter facilement cette contenance à 200 billes lorsque nécessaire.

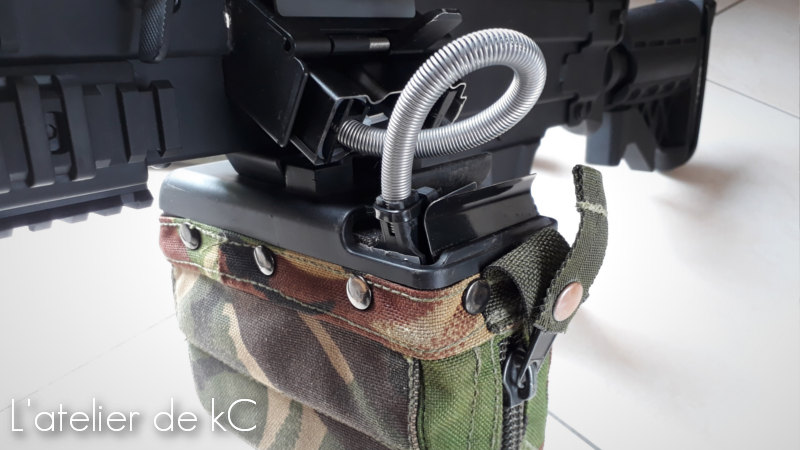

On passe à la phase critique du test: celui de remontée des billes. On molette, les billes passent bien de la réserve jusqu’au sommet du chargeur sans rencontrer d’ obstacles, ça ne bloque pas non plus lors du passage dans le ressort, Impeccable! J’ enclenche l’ ammobox dans la 249 (prononcez « deux-quatre-neuf » 😉 ) et bingo, ça alimente sans soucis!

La molette est facilement accessible en ouvrant le premier tiers de la fermeture éclair, sans risque de faire tomber les billes car le mécanisme est isolé du réservoir. En moletant à fond le chargeur, j’ arrive à tirer toutes les billes d’un coup.

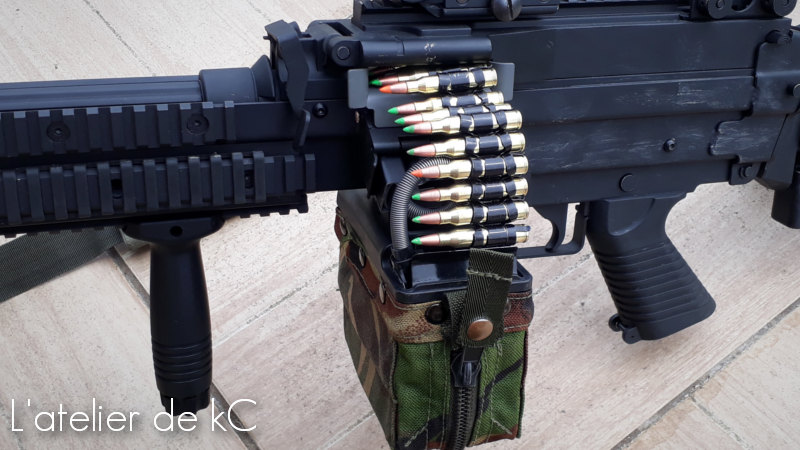

Vous pourrez constater sur les photos ci- dessous que pour une ultime touche de réalisme, j’ ai peint les extrémités des fausses balles de la bande d’ alimentation : En effet dans la réalité, l’extrémité verte indique une munition M855 standard, et en général sur les mitrailleuses légères 1 balle sur 5 est une balle traçante M856, identifiable à son extrémité orange.

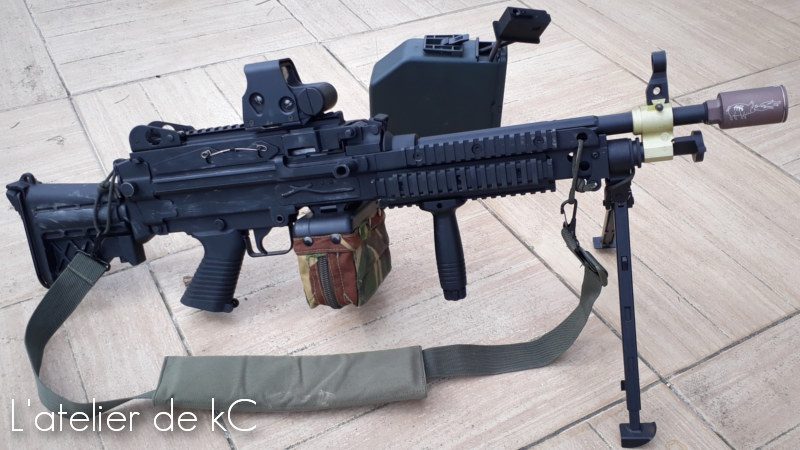

A-K mk46 m249 RS nutsack1

Bilan

Mission accompli! Si bien que j’ attends un deuxième nutsack ( à priori un peu plus usé cette fois- ci, mais moins cher, à 17€ frais de port compris) pour charcuter mon 2ème hicap 🙂

J’ ai dors- et- déjà apporté quelques améliorations à cette V1, j’ ai notamment augmenté la longueur sur laquelle le ressort est monté dans le mécanisme bas du hi cap, afin d’ avoir un meilleur blocage de celui-ci dans le chargeur. Sous la pression des billes et des efforts pour manipuler la poche, le ressort avait parfois tendance à bouger dans son logement bas, provoquant des misfeeds.

Annexe

Je suis tombé sur un tuto à l’ objectif relativement similaire mais pour nutsack 200 coups, qui a été rédigé sur gbb- technics par : consultable ici! Bravo à lui!

-kC-
