Ce design m’a été demandé en meme temps que le support RMR: Modélisation et impression de 2 grenades F1, grenade standard des Australian Defence Forces!

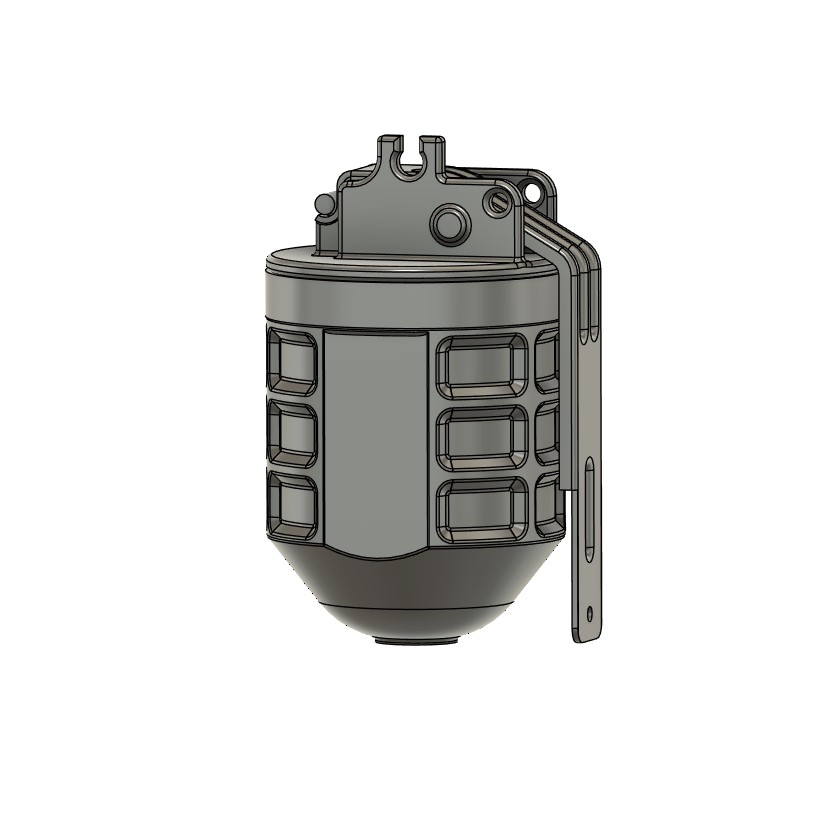

Présentation du modèle

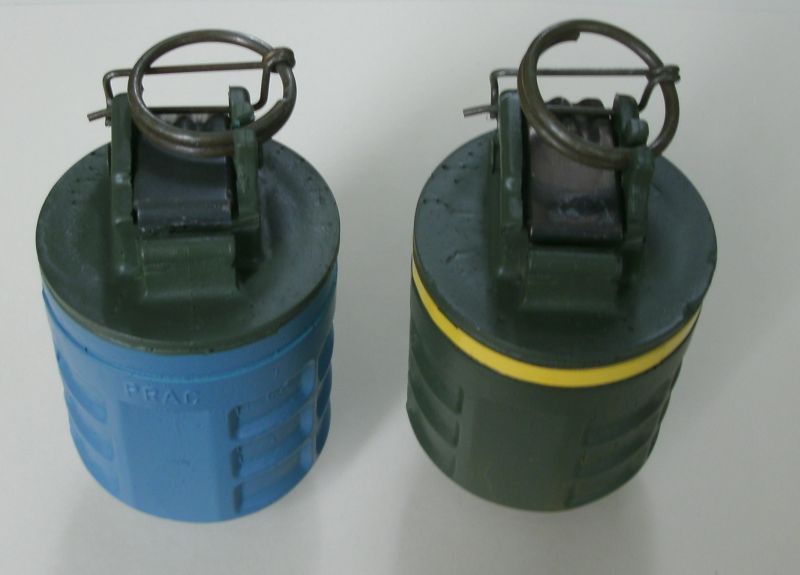

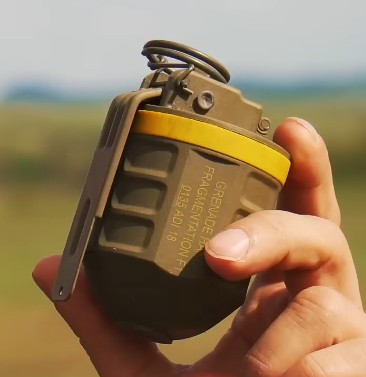

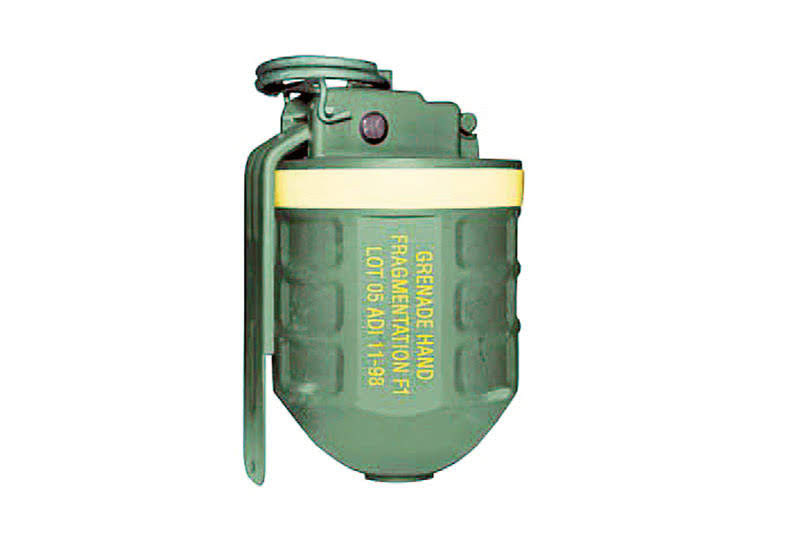

Une fois de plus, Très peu d’infos disponible sur le web concernant cette grenade… J’ai uniquement réussi à glaner les dimensions globales de la grenade et quelques photos. Gros travail de rétro-conception en vue!

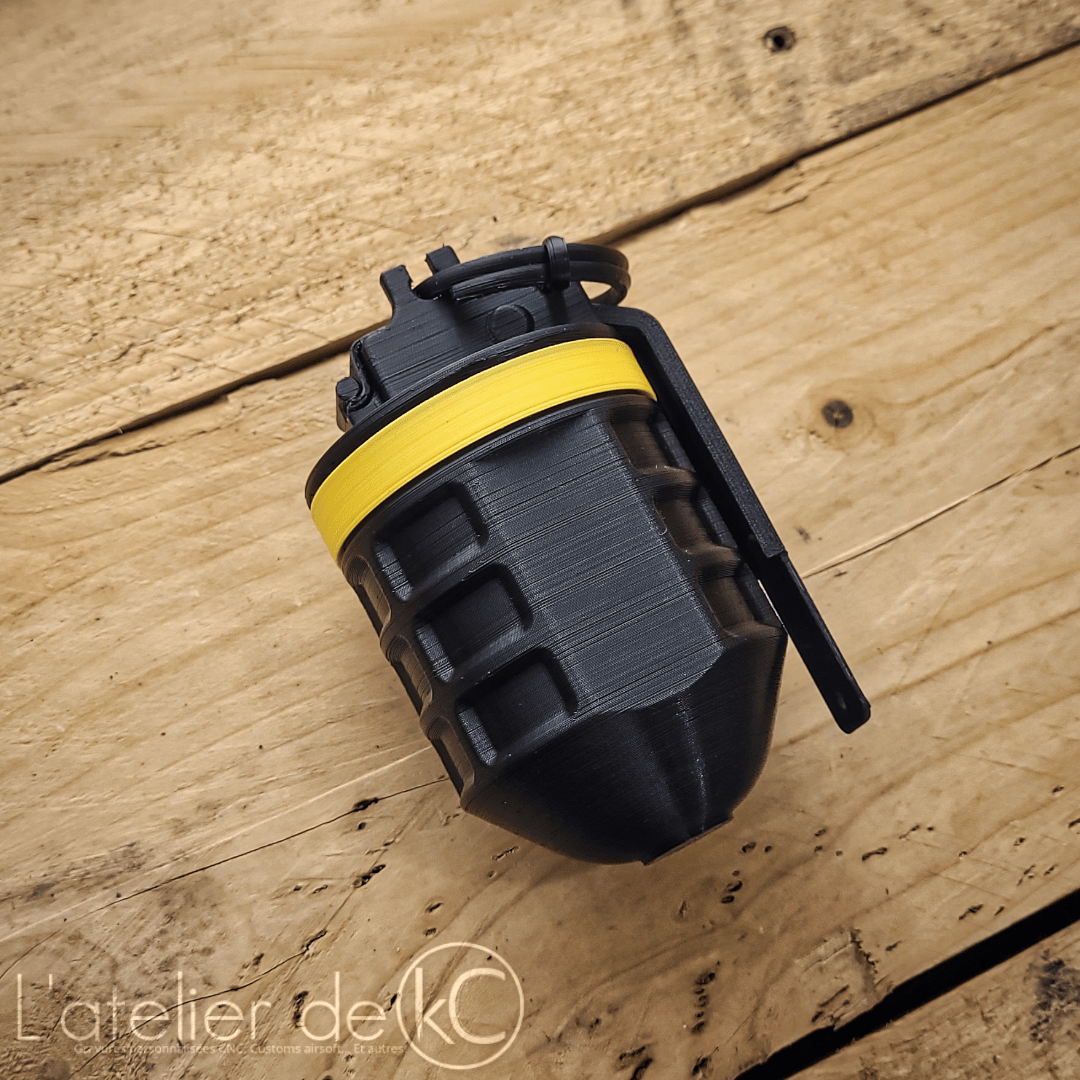

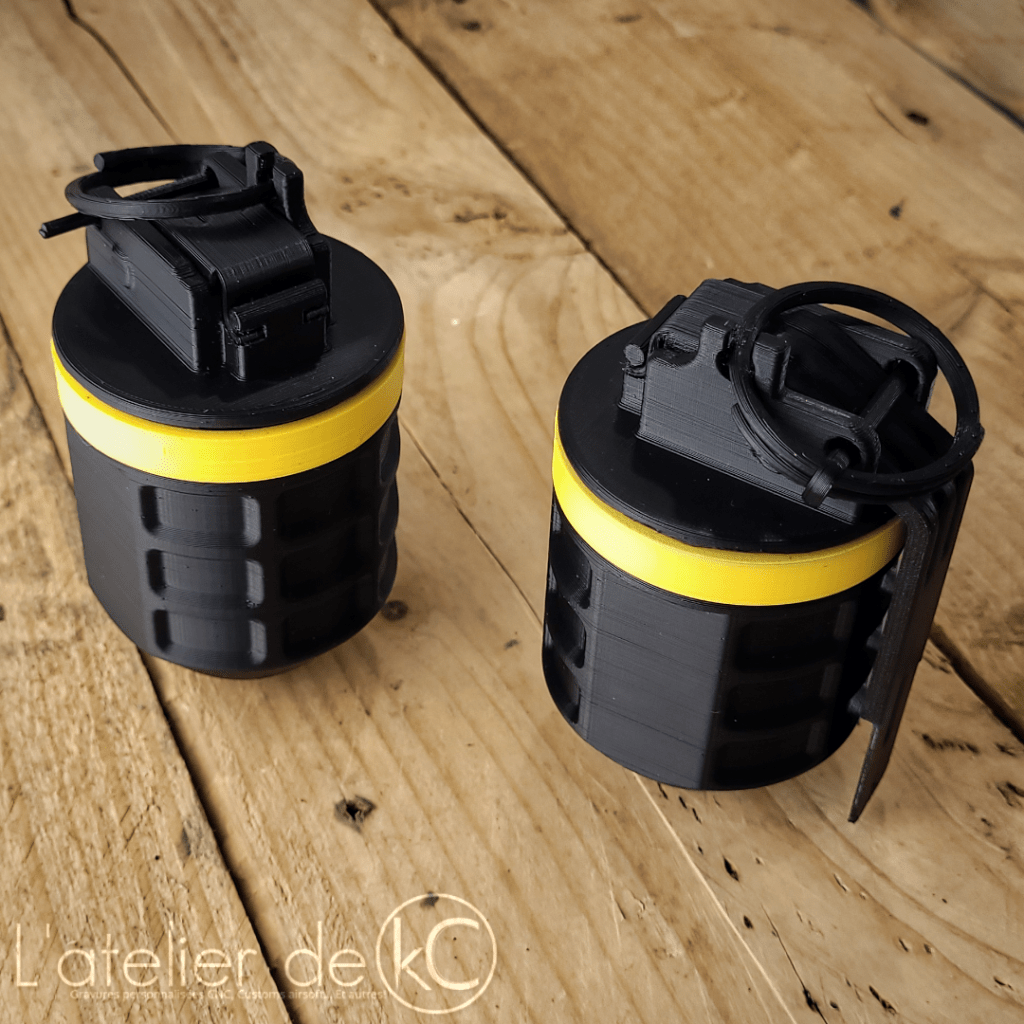

Pièce finie
La grenade est creuse et dévissable en deux partie: permet de stocker des billes pour les joueurs par exemple!
Ma conception intègre 2 modèles de goupille: un modèle fidèle à l’original, mais compliqué à imprimer en FDM… et un modèle de goupille fendu, plus simple.
Caractéristiques techniques & d’ impression
Niveau d’impression:
Facile 🟩🟩🟩✔️🟨🟨🟥🟥🟥 Difficile
Pas de difficultés particulières pour les pièces principales. La cuillère et l’anneau de goupille peuvent être un peu plus difficiles, mais j’ai inclus des versions avec supports intégrés a ces pièces.
Paramètres d’impression recommandés
Voici mes réglages suggérés:
- Matériau : PETG, ABS, PLA
- Remplissage : 30 à 60% (vous pouvez monter à 100%, mais cela n’est pas forcément plus solide)
- Couches : 0,12 mm ou 0,2 mm
- Supports : Oui pour l’anneau de goupille
Ces réglages garantissent un modèle solide, détaillé, avec une bonne cohésion entre les couches.
Retrouvez ce design sur ma page Cults3D:
Bénéficiez de 20% de remise sur tous mes modèles éligibles avec le code PROMO-20_ATELIER-KC !
Pas d’imprimante 3D? Je peux fabriquer pour vous! Je propose également des services d’impression, n’hésitez pas à me contacter pour un devis! (Union Européenne uniquement)
-kC-
