M4 « Carl Gustaf », GHK

Cette fois c’est un petit projet bien sympa et original qui m’a été confié, « Suèdiser » une m4 gbbr, modèle de chez GHK!

Présentation:

L’idée est de réaliser des marquages « semi-fantaisistes », Car inspirés de la fabrique d’arme Carl Gustaf, mais pour une hypothétique version de carabine AR-15 100% Scandinave.

Car dans la réalité, c’est le HK 416 qui a été choisi par la Suède pour remplacer l’ AK5 et le G36 en OPEX.

Préparation:

Première étape pour concrétiser ce projet: Réaliser un photomontage « de principe », afin de définir avec le propriétaire de la réplique les motifs, les textes, et leur positionnement sur la réplique.

Après plusieurs essais, la version retenue est la suivante:CARL GUSTAF - AR15-Lower-TEST3

test gravure Carl Gustaf

Le sélecteur de tir du coté droit de la réplique sera également gravé.

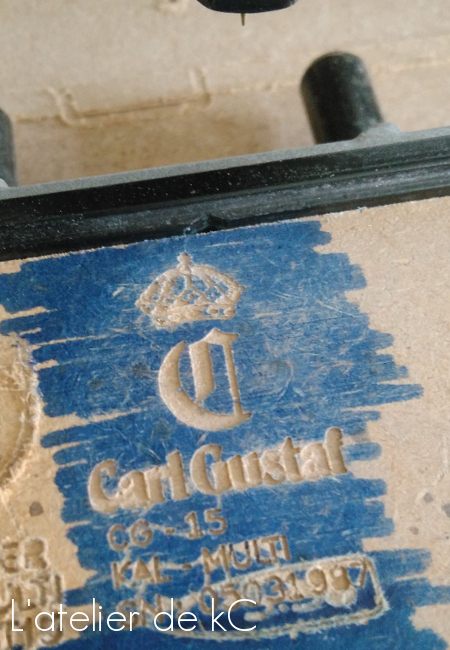

Pour valider de modèle et l’affiner si besoin, je vérifie son usinabilité en réalisant un essais dans du medium, comme d’habitude.

Comme vous pourrez peut-etre le voir en y regardant de plus près, J’ai dores et déjà optimisé les proportions des différents motifs constituant le modèle pour tirer à profit de l’espace disponible sur le puits de chargeur:

La couronne à été grossi légèrement, tout comme la typo « Carl Gustaf », ce qui met ces deux éléments plus en valeur.



Réalisation:

Allez, c’est parti! On commence par masquer soigneusement les éléments de la mécanique non démonté, pour éviter la pollution du mécanisme lors de l’usinage. Pour la même raison, je veillerais à aspirer les poussières, au lieu de simplement les souffler.

M4 GHK Carl Gustaf-detail gravure

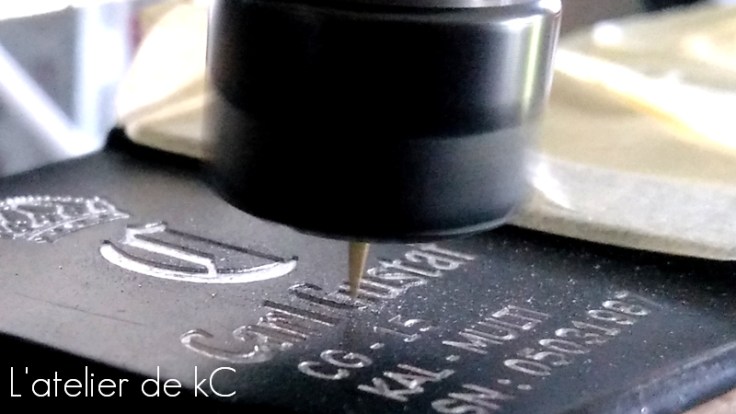

La couche de peinture est moins épaisse que la dernière fois ou j’ai eu affaire à une m4 GHK, cette fois j’attaque l’alu dès la première passe de 0.05mm. Les gravures feront entre 0,2mm et 0.3mm pour permettre une peinture sans risquer de « reboucher » les gravures.

A titre indicatif, pour les marquages du puits de chargeur, j’effectue 4 passes de 0.05mm, à raison de 1h30 par passe… Comme pour ma M4 « Dirty Raven », l’usinage des poches augmente considérablement la durée de l’usinage (surtout avec une pointe de 0.4mm!).

M4 GHK Carl Gustaf-detail logos

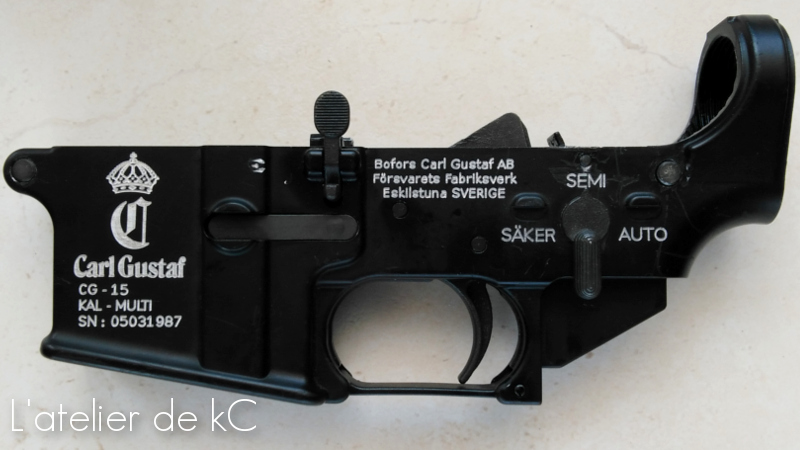

Et voila le résultat!
M4 GHK Carl Gustaf-detail profondeur gravure

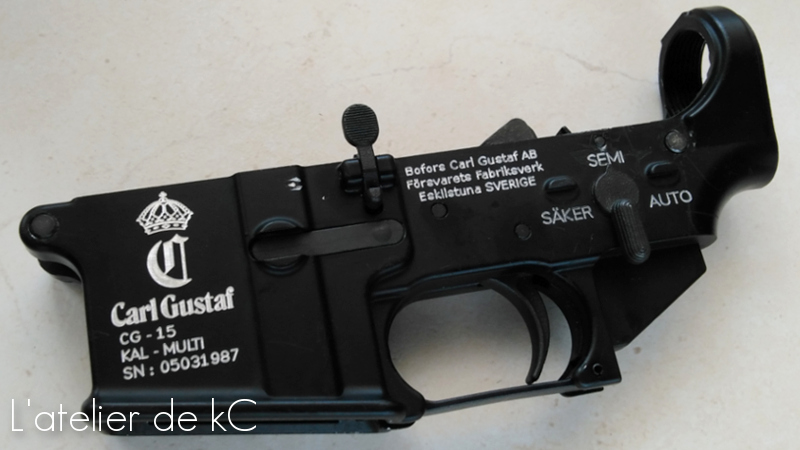

Petite vue en perspective pour apprécier la profondeur des usinages

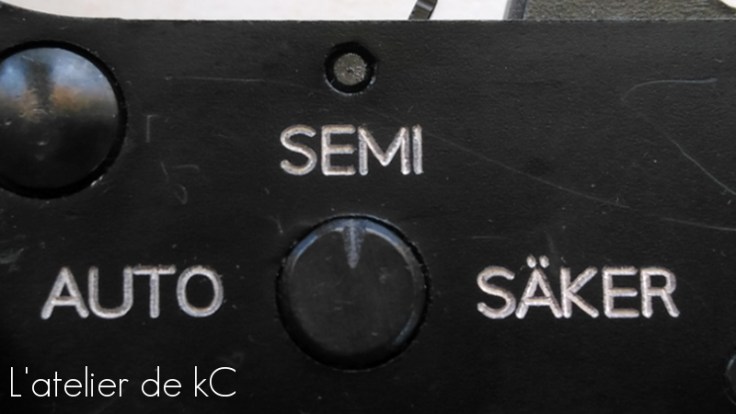

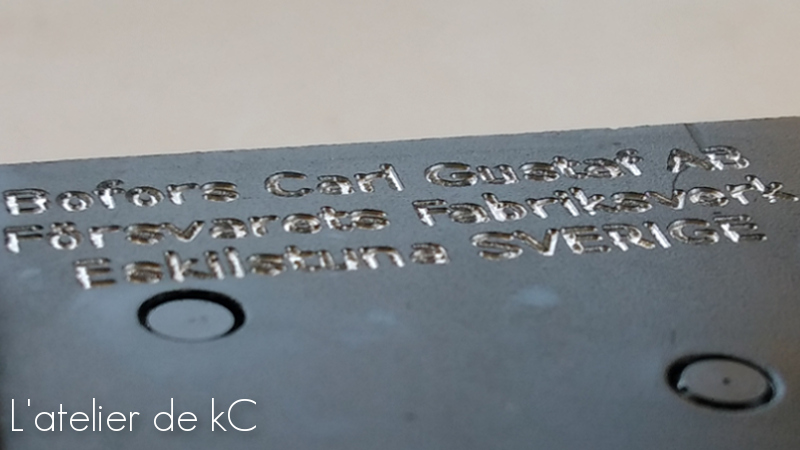

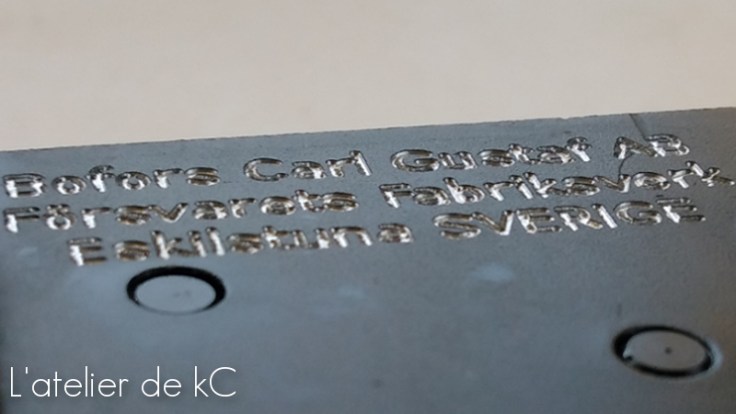

M4 GHK Carl Gustaf-1M4 GHK Carl Gustaf-detail Bofors Carl Gustaf ABM4 GHK Carl Gustaf-detail selecteur gauche

Et voici le resultat une fois la réplique ré-assemblé, et avec un petit boulot de peinture:

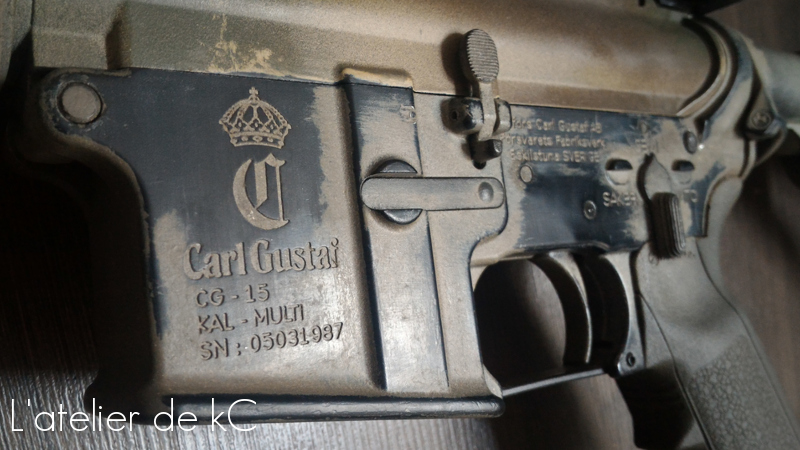

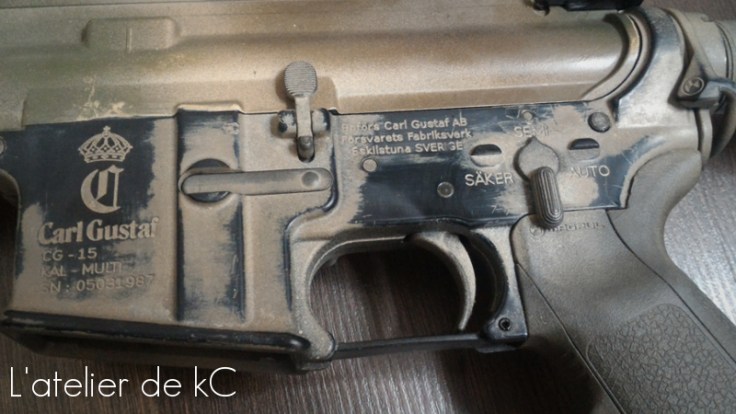

M4 GHK Carl Gustaf-peinture1M4 GHK Carl Gustaf-peinture2M4 GHK Carl Gustaf-peinture3



-kC-


Si cet article vous a plu, n’ hésitez pas à le partager, à vous abonner, et à commenter si vous avez des questions ou remarques!
