Après la création de plusieurs adaptateurs silencieux et d’ un ensemble canon/ compensateur pour mk1, puis l’ achat de ma propre imprimante 3D, je me suis enfin lancé dans la conception d’ un upper complet pour mon mk1!

(En réalité, cela fait plusieurs mois que cette pièce est terminée, mais je trouve seulement le temps de rédiger l’ article… Mieux vaut tard que jamais!)

Présentation

Bien qu’ inspiré du Mark IV et de différentes pièces custom existantes pour véritable ruger .22 (Notamment les accessoires pac- lite), j’ ai fait le choix de partir sur un design complètement personnel, sans chercher à reproduire un modèle réel bien précis. J’ avais déjà bien défini les bases d’ un design original avec mes différents adaptateurs et canons, autant poursuivre dans cette lignée!

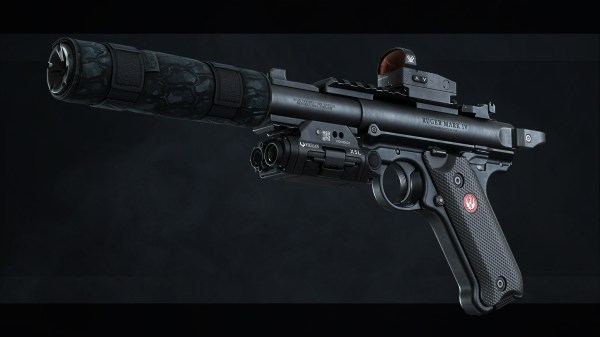

Voici tout de même ma principale inspiration pour le rendu global de ce projet, une excellentissime modélisation 3D de Ruger mkIV trouvée sur le web, faite par un certain Kirk Smith:

Je vous laisse ce lien pour découvrir son travail: https://www.artstation.com/zeist

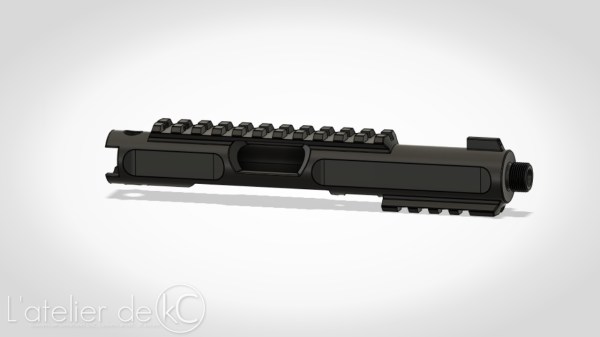

Conception

Dans la lignée de mes designs précédents, je choisi donc de conserver les échancrures le long des flancs du canon, et sur le même principe, sur tout le boitier. Je conserve également le rail inférieur,ainsi que l’ embout fileté. Je reprend également le design général de mon cache- flamme/ compensateur.

Dès les premières modélisations, je décide en revanche de ne pas conserver le montage de la mire d’ origine de la réplique. Ayant opté pour un rail pour optique de visé low profile sur la partie supérieure du boitier, la visée mécanique n’ est plus vraiment utile; je réalise juste une rainure au milieu du rail, en guise de « tunnel » de visée de secours. J’ aime bien le coté épuré, fluide, monobloc, que cela confère à la réplique.

Petite astuce: Les deux flancs de cette rainure ne sont pas parallèles, ils forment un angle de 0.8°. C’ est grosso modo l’ angle de vision à bras tendu lorsque l’ on regarde à travers ce tunnel… Ainsi, lorsque l’ on regarde bien dans l’axe de ce viseur rudimentaire, les deux parois de celui- ci ne sont pas visible. Cela permet aussi de savoir si l’ on vise droit!

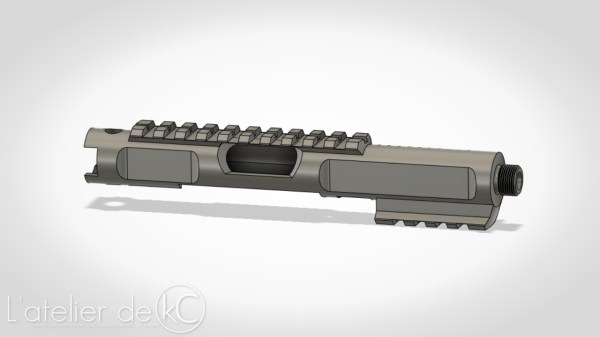

Sur les prototypes suivants, j’ ajoute tout de même une mire épurée, percée d’un trou: Cela me permettra d’ ajouter des fibres optiques a ces organes finalement pas si rudimentaires pour une ultime touche de tacticool!

Prototype

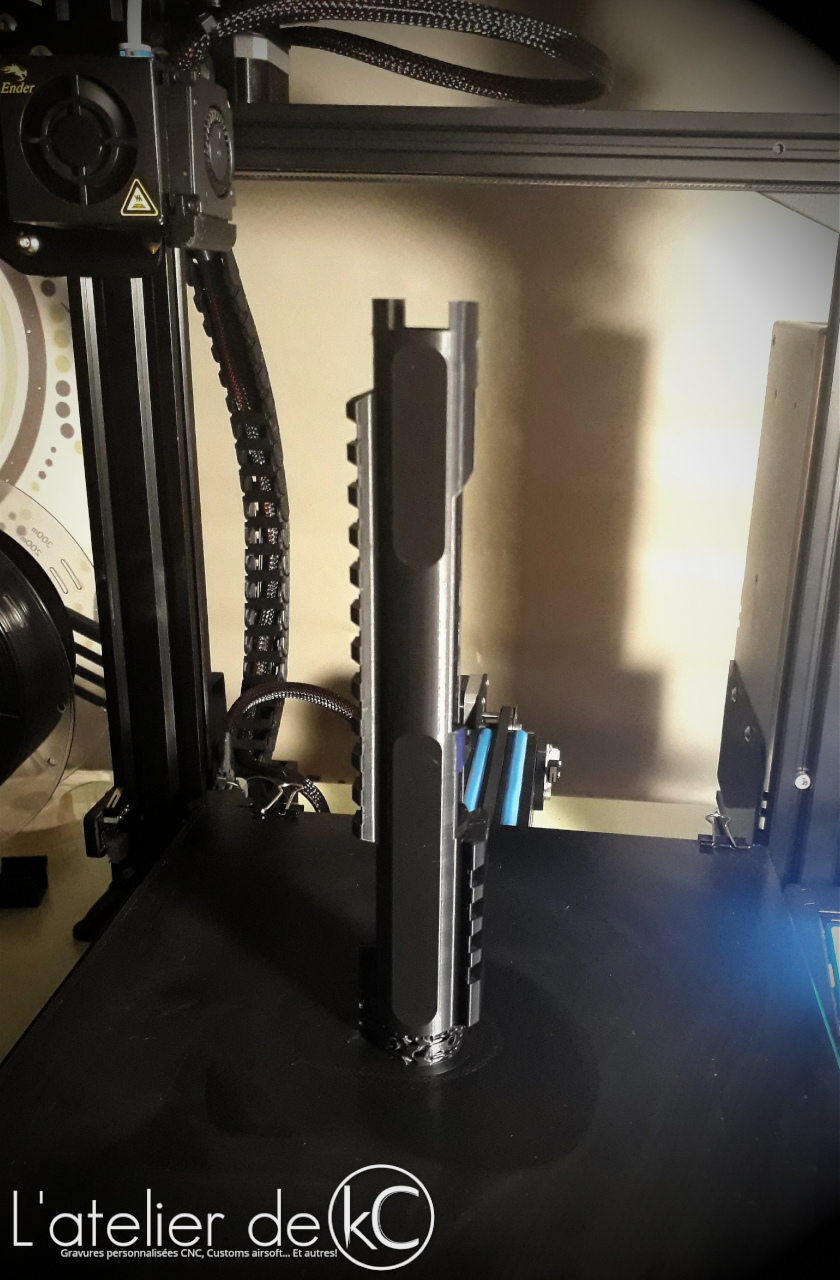

Ce modèle étant pas trop mal abouti, je lance une première série d’impressions en PLA puis en PETG pour valider que tout s’ imprime correctement, vérifier le montage avec les autres composants de la réplique, corriger éventuels problèmes dimensionnels…

J’ imprime avec une hauteur de couche de 0,12mm, parois de 1,6mm. Un remplissage à 20% sera suffisant vu les faibles épaisseurs générales à imprimer.

Et 14h d’ impression plus tard… bingo! Seulement un ajustement à réaliser au niveau de l’ accroche avec la carcasse à l’ avant de la réplique 🙂 L’ impression est vraiment très propre en PLA, un peu moins avec le PETG mais largement acceptable pour ces premiers proto. Il faudra juste revoir un peu les paramètres du slicer, et faire un peu de post- traitement.

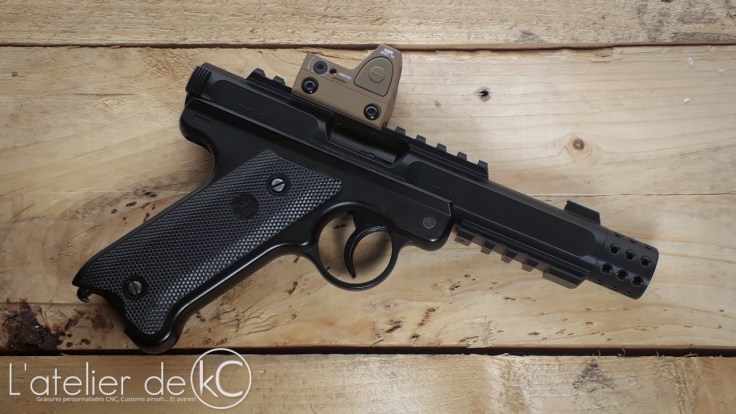

Voila ce que cela donne une fois monté:

Plutôt classe non? Les accessoires se montent également, sans soucis. On peut continuer!

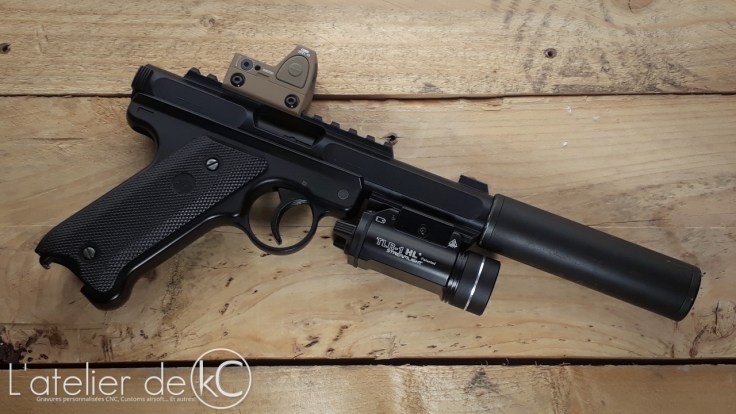

Initialement, j’ avais installé une copie de Streamlight M6 sur cette réplique… Avec le recul je trouve cette lampe beaucoup trop grosse pour coller à la ligne plutôt fine du mk1. Ici avec la TLR1 c’ est mieux, mais toujours peu grosse je trouve. Elle va retourner sur mon Infinity… Allez hop, on se commande une petite réplique de XC1!



Version définitive

Après pas mal d’ autres essais, quelques retouches esthétiques et un gros travail d’ optimisation pour faciliter l’ impression du modèle… Ajout d’ angles de dépouille, réduction/ suppressions des surplombs top important pour pouvoir imprimer sans aucun supports… un total de 79 modèles CAO et 7 prototypes imprimés! Je touche enfin au but avec cette ultime version:

Cette version définitive sera directement imprimée en PETG, pour plus de solidité. Plus aucun support n’ est nécessaire à l’ impression grâce à ce travail d’optimisation de la conception 🙂

L’ impression est plutôt propre. Subsistent quelques traces de ghosting, et des « ondes » dues aux vibrations sur la fin de l’ impression, à cause de la hauteur de la pièce et la faible surface de contact avec le plateau mobile de l’ Ender 3. On passe aux finitions pour effacer tout ça!

Finitions

Je pensais partir sur la technique du ponçage/ peinture/ re- ponçage/ re- peinture, mais voici le rendu après simplement un premier ponçage léger:

J’ adore le look de la pièce une fois uniquement le premier ponçage léger effectué! Cela à suffit à casser l’ aspect brillant du PETG, on dirait presque un bronzage patiné sur une pièce acier usinée! Je vais laisser comme cela.

En détail: Le cache flamme légèrement redessiné est encore plus agressif que l’ ancien, les organes de visée fibrés sont ultra efficaces… Et les marquages custom sur la face gauche du upper ajoutent une ultime touche de personnalisation!

Et voici la réplique terminée, une fois la réplique ré- équipée avec le RMR acheté pour l’ occasion et la petite XC1 en lieu et place de la TLR 1 de mon Infinity:

Nouveaux objectifs: bosser sur la réduction de la course de détente… et réaliser une culasse custom (fonctionnelle? j’ ai déjà vu des mods de ce genre pour le mk1…).

A suivre!

Retrouvez bientot les fichiers STL de ce custom sur la page KJ mk1/mk2, the ultimate upgrade guide! Part II: External mods (EN Version)!
