Ruger MK1, KJ Works

Et un nouveau ruger mk1, un!

Au menu: optimisation, et impression d’ un adaptateur silencieux court, sans rail.

---

Optimisation

Je vais y appliquer les modifications habituelles, décrites dans mon guide d’ upgrade dédié au mk1/ mk2 (allez vite y jeter un œil si ce n’ est pas encore fait!).

On commence par un passage chrony en sortie de boite, pour savoir à quoi s’ en tenir. il fait un peu plus de 25°C, gaz ATM 130 sec, billes de 0.20g, hop up non réglé: 426fps. Outch, quand on vous dit que cette réplique pique!

Je modifie tout d’ abord la longueur du ressort percuteur : L’ objectif est d’ alléger la détente en réduisant la précontrainte du ressort. Ce faisant on baisse aussi légèrement l’ énergie développée. La réplique passe à 400fps.

Je commence toujours par cette modif, puisqu’ elle a aussi un impact indirect sur la puissance. On évite ainsi une baisse supplémentaire et indésirée de la puissance en fin de modification.

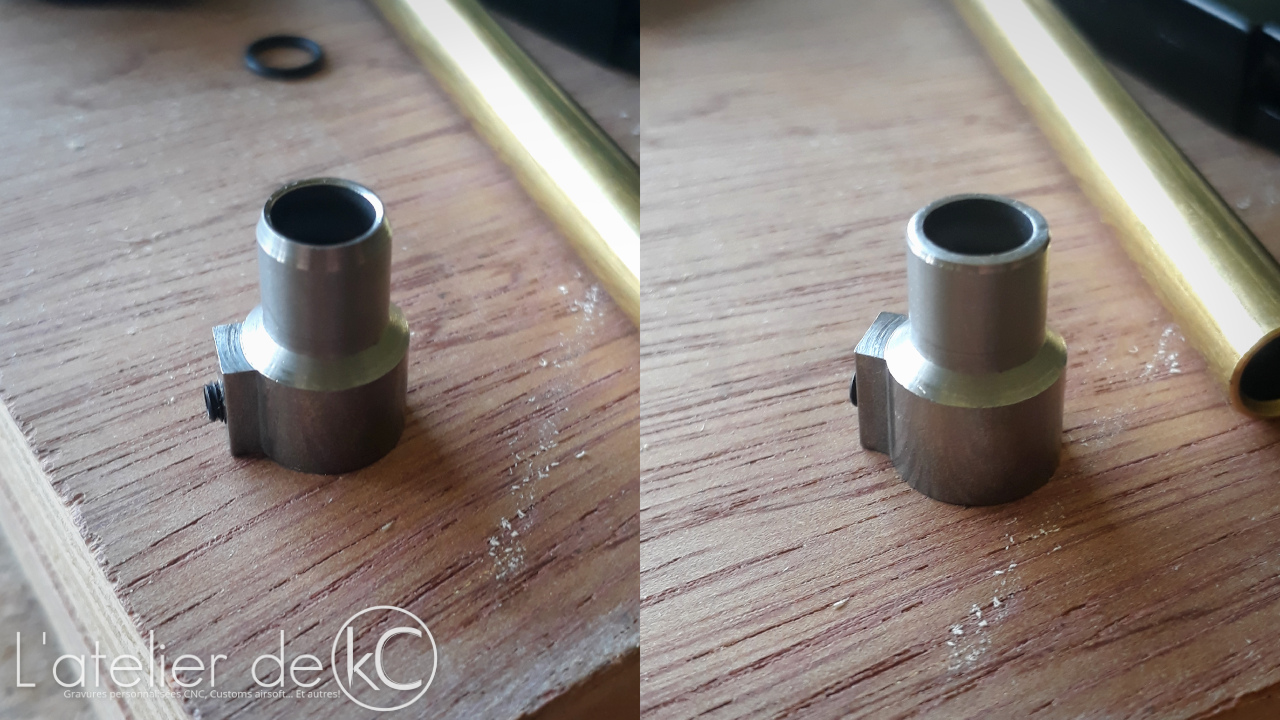

Je modifie ensuite le hopup ( réduction de la longueur de la chambre, et ajout d’ un joint torique)

Je termine par l’ ajustement du percuteur, afin de baisser définitivement la puissance développée à 285fps.

---

Impression 3D

Le propriétaire de la réplique souhaitait équiper son mk1 de mon modèle d’ adaptateur court, sans rail, mais avec la possibilité d’ utiliser un silencieux en 14- ou en 16+. J’ai donc retravaillé mon design afin de rendre l’embout du modèle facilement interchangeable.

On a donc désormais un adaptateur en deux parties modulables:

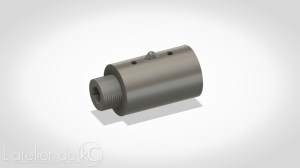

Le corps de l’adaptateur, qui viendra toujours se fixer en lieu et place du canon et viendra accueillir la mire d’ origine. Il dispose désormais d’un taraudage 14+ pour recevoir les embouts interchangeables:

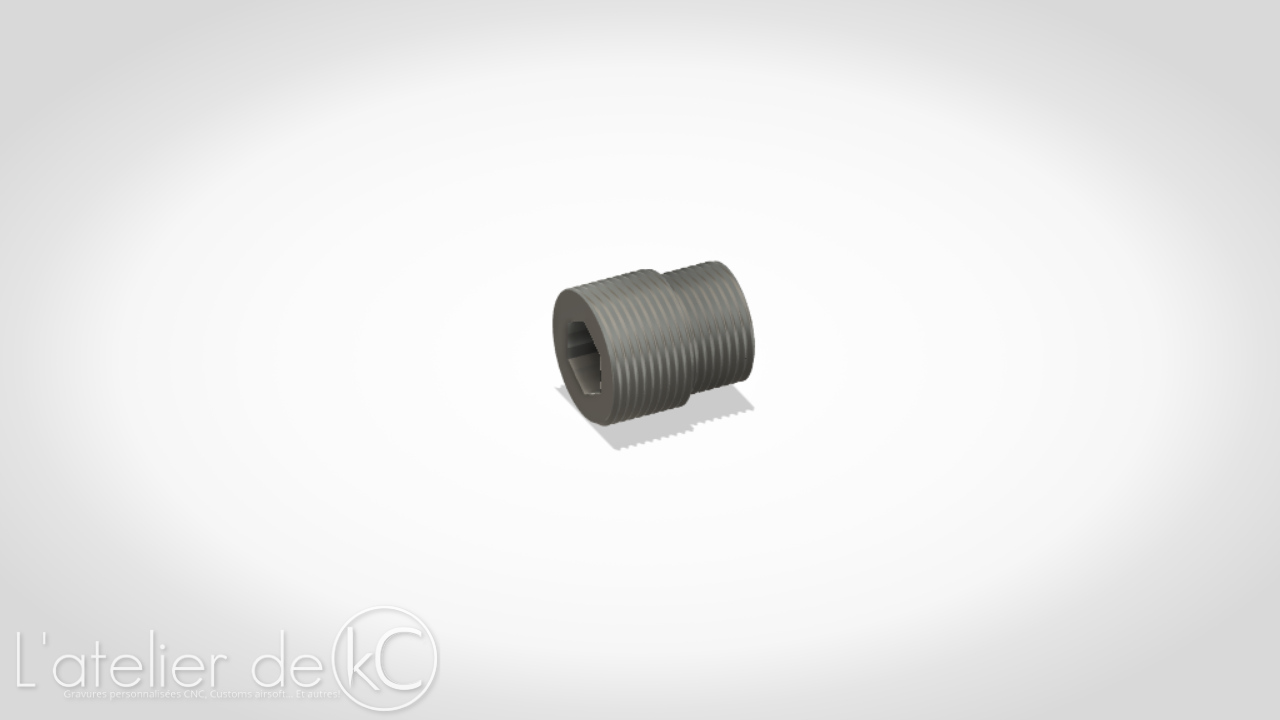

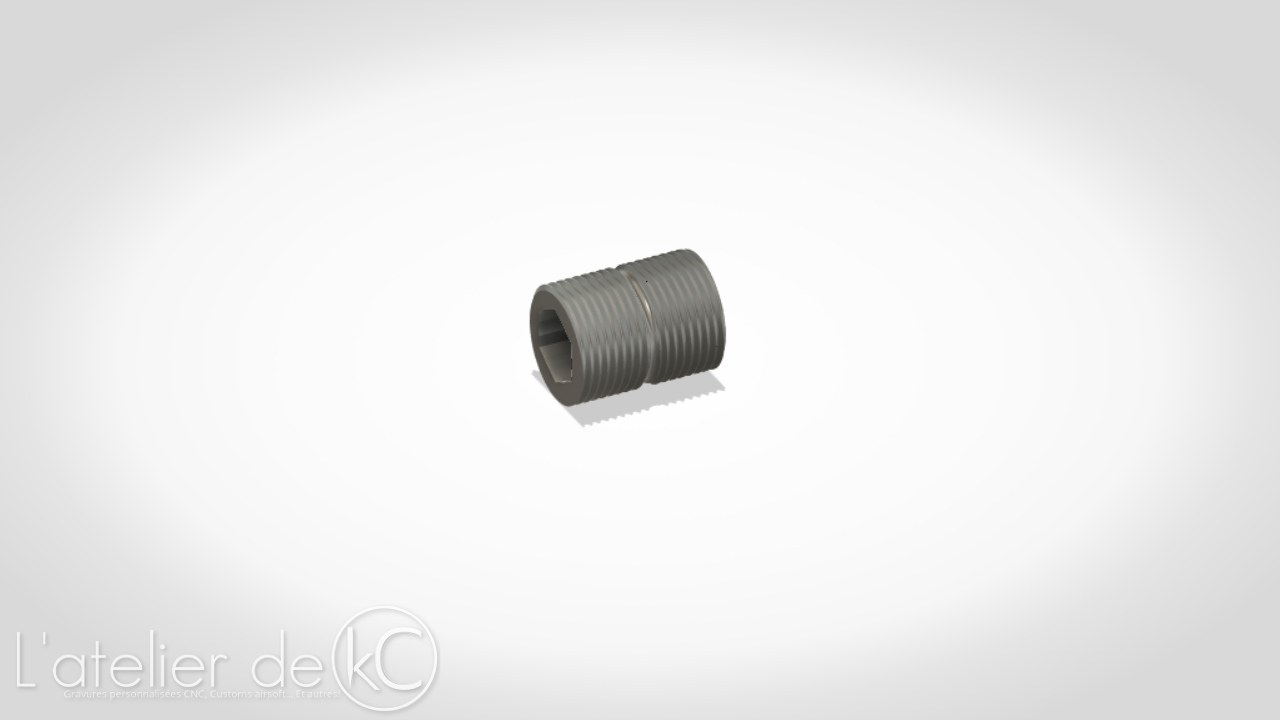

Les embouts, filetés en 14+ d’un coté, et de l’autre en 14- pour l’un, et en 16+ pour l’autre. Une empreinte hexagonale de pour clé de 8 en leur extrémité permettra un serrage correct dans le corps de l’adaptateur.

Ce qui donnera, une fois les modélisations 3D assemblées:

Allez, c’ est parti, on imprime! En PETG, pour la résistance et la relative facilité d’ impression.

---

Résultat

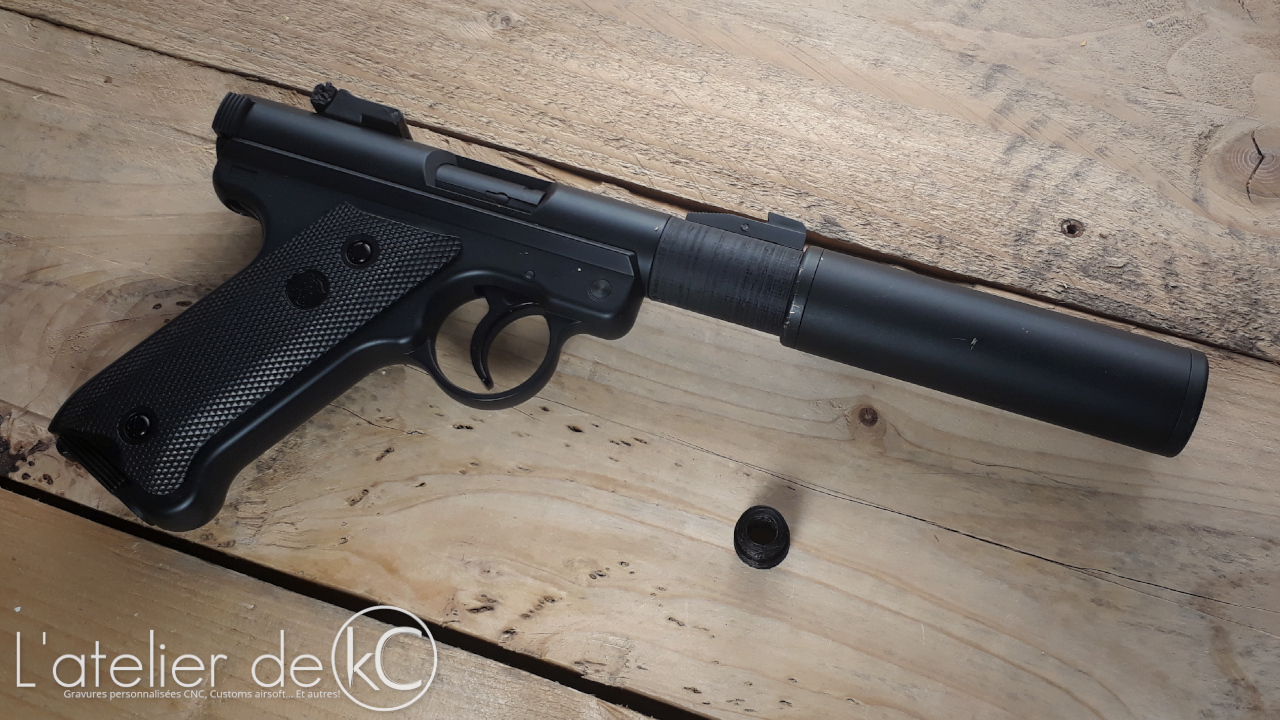

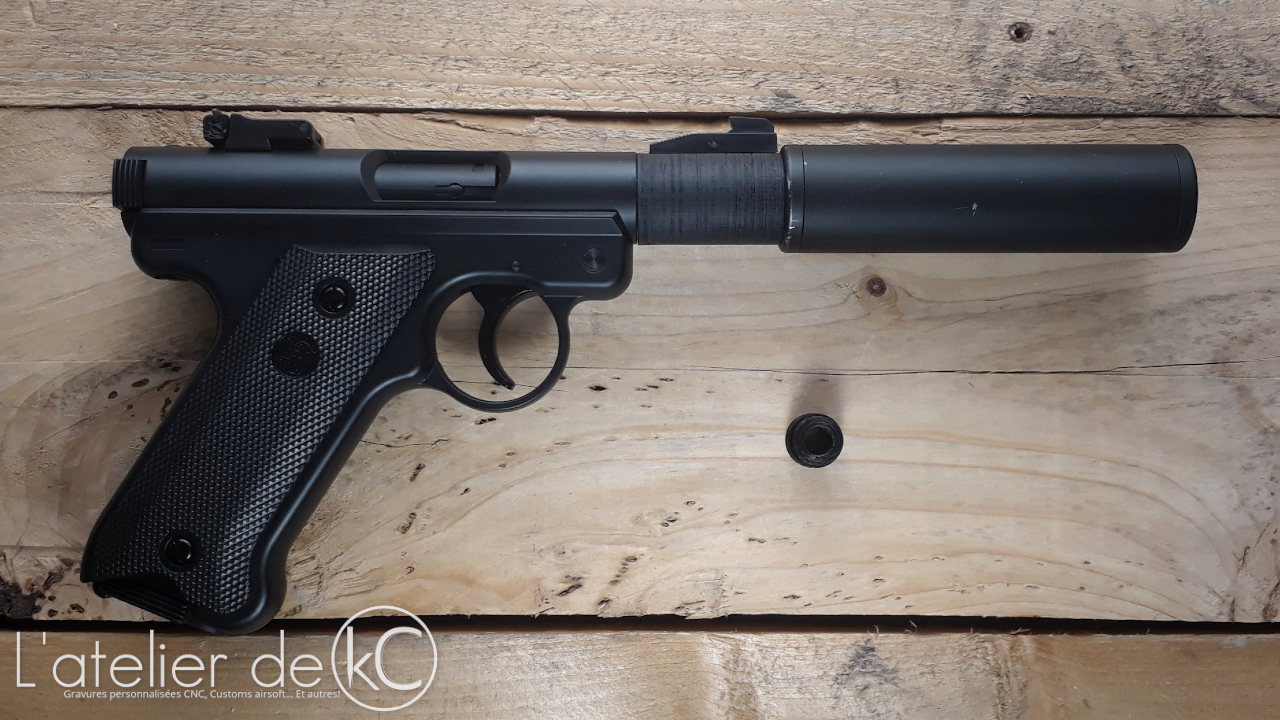

Et voici le résultat  une fois la réplique remontée, avec mon silencieux de 110x30mm pour dissimuler une partie du canon interne.



-kC-
